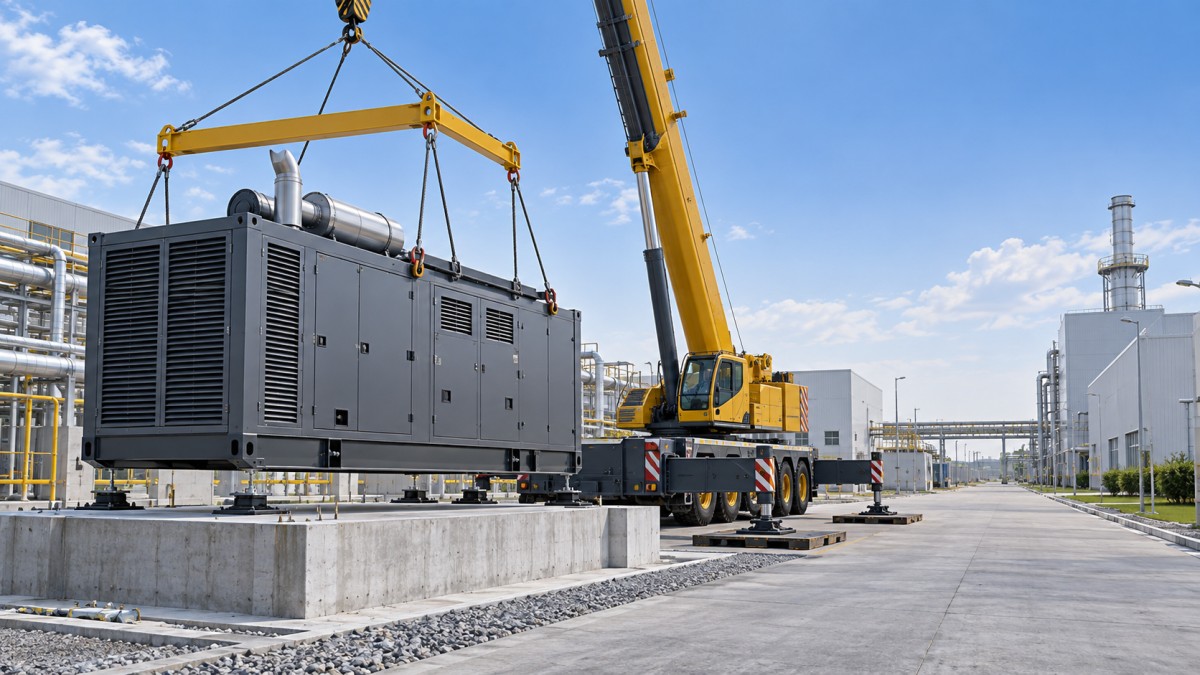

Comment préparer l’accès pour une grue destinée à un groupe électrogène à gaz conteneurisé de 1000 kW

Préparer l’accès d’une grue pour un groupe électrogène à gaz conteneurisé de 1000kW n’est pas une tâche à remettre au moment où le camion de livraison est déjà au portail. Une unité conteneurisée peut sembler simple de loin, mais son plan de levage dépend de bien plus que de la puissance nominale du générateur. Les dimensions du conteneur, le poids réel d’expédition, la disposition des points de levage, la géométrie du site, la portée de la grue, l’état du sol et les structures voisines influencent tous la possibilité de réaliser l’installation en toute sécurité et sans reprises coûteuses.

Pour les exploitants, la question pratique est simple : la grue peut-elle arriver, s’installer, lever l’unité dans les limites de son tableau de charges et la poser sur la fondation sans obliger l’équipe à improviser ? Si l’une de ces réponses est incertaine, la planification des accès doit être résolue avant que le groupe électrogène ne quitte l’usine ou la zone de transport.

Commencez par les données de levage réelles, et non par une estimation

Le premier document à demander est les informations de levage approuvées pour le groupe électrogène conteneurisé spécifique. Ne sélectionnez pas une grue uniquement sur la base d’une indication générale telle que « il s’agit d’une unité de 1000 kW ». Deux conteneurs ayant des puissances électriques similaires peuvent présenter des poids différents en raison de la conception de l’enceinte, du traitement acoustique, des équipements de refroidissement, de la configuration de la rampe de gaz, des patins auxiliaires ou de la configuration de transport.

Le dossier de levage doit indiquer le poids brut de levage, le centre de gravité, les points de levage certifiés, les angles des élingues, le palonnier requis le cas échéant, ainsi que toute restriction relative au levage depuis un côté. L’entreprise de grutage a besoin de ces informations avant de préparer un plan de levage. Une unité pouvant être levée facilement à un faible rayon peut nécessiter une grue nettement plus grande une fois que l’exploitant prend en compte la distance entre l’axe de la grue et la position finale de la fondation.

Une erreur courante consiste à utiliser la capacité nominale annoncée de la grue comme critère de décision. La capacité d’une grue varie selon la longueur de flèche, le rayon, la configuration des stabilisateurs, le contrepoids et l’installation sur site. Une grue décrite comme « suffisamment grande » lors d’un appel téléphonique peut avoir une capacité insuffisante au rayon de travail requis. Le superviseur de levage doit vérifier le tableau de charges applicable, y compris le poids des crochets, des équipements d’élingage, des palonniers et des autres accessoires de levage.

Parcourez l’itinéraire depuis la route publique jusqu’à la fondation

L’accès de la grue correspond en réalité à deux itinéraires : l’itinéraire de transport du conteneur du groupe électrogène et l’itinéraire de la grue destinée au levage. Ils peuvent emprunter la même entrée, mais nécessitent souvent des dégagements et un espace de manœuvre différents. Examinez l’itinéraire en personne lorsque cela est possible. Les images satellite sont utiles lors de la planification initiale, mais elles révèlent rarement les accotements meubles, les câbles bas, les caniveaux de drainage, les équipements stationnés, les clôtures temporaires ou les configurations de portail étroites.

Vérifiez la largeur et la hauteur du portail, la largeur des voies internes, le rayon de braquage, les limitations des ponts ou ponceaux, les lignes aériennes, les arbres, les racks de tuyauterie, les poteaux d’éclairage et les avant-toits des bâtiments. Une branche basse ou un câble qui semble sans danger pour un camion peut devenir un obstacle sérieux lorsque la flèche est levée. En présence de lignes électriques aériennes, l’équipe responsable du site doit établir les distances de sécurité requises et les dispositions d’isolement conformément aux réglementations locales et aux procédures de l’entreprise de levage. Cela ne doit jamais être traité comme une décision à prendre le jour même.

Déterminez également si la remorque de livraison peut reculer dans la zone de déchargement. Si ce n’est pas possible, le levage devra peut-être être effectué plus loin de la fondation, ce qui augmentera le rayon de la grue. Ce seul changement peut affecter le choix de la grue, la préparation du sol, le contrôle de la circulation et le coût d’installation.

Considérez la capacité portante du sol comme une exigence de levage

Une surface qui semble plane n’est pas nécessairement adaptée aux stabilisateurs de la grue. Le sol doit supporter les charges concentrées des stabilisateurs, et non seulement le poids d’un camion en mouvement. Les sols récemment remblayés, les terrains humides, les couvercles de tranchées, les couloirs de réseaux souterrains et les bords de chaussée sont autant de zones qui nécessitent une attention particulière. Une grue peut devenir instable même lorsque le groupe électrogène lui-même se situe dans les limites de la capacité de levage nominale.

L’entreprise de grutage spécifie normalement les réactions des stabilisateurs et les exigences relatives aux plaques de répartition après avoir sélectionné la grue et la configuration de levage. Le propriétaire du site ou l’entreprise de génie civil doit ensuite confirmer que la zone d’installation proposée peut supporter ces charges. En cas d’incertitude, faites appel à un professionnel qualifié en génie civil ou géotechnique plutôt que de supposer qu’une dalle en béton ou une zone de gravier compacté est suffisante. Une voie d’accès temporaire peut nécessiter un renforcement, tandis qu’une fondation permanente peut devoir être protégée contre les charges des stabilisateurs pendant l’installation.

Le drainage mérite la même attention. Une bonne plateforme de grue peut devenir peu fiable après des précipitations si l’eau s’accumule près des stabilisateurs. Sur les sites pétroliers et industriels, l’accès peut également être affecté par les travaux d’excavation, les réseaux enterrés ou les tuyauteries temporaires. Indiquez clairement ces conditions lors de l’inspection préalable au levage.

Planifiez la zone de pose avant l’arrivée de la grue

La fondation finale doit être achevée, accessible et clairement repérée. Confirmez ses dimensions, son élévation, la disposition des ancrages le cas échéant, ainsi que l’orientation requise des portes de maintenance, des panneaux de commande, des raccordements d’échappement, des entrées de câbles, de la tuyauterie de gaz et des ouvertures de ventilation. Faire pivoter un conteneur après sa pose n’est pas une correction mineure. Cela peut nécessiter une nouvelle mobilisation de grue et retarder les travaux électriques et gaziers.

Laissez suffisamment d’espace de travail autour de l’enceinte pour que les élingueurs puissent retirer les élingues en toute sécurité et que les équipes d’installation puissent commencer leur travail. Évitez de placer le groupe électrogène trop près de murs, de réservoirs ou de tranchées de câbles, au point de rendre la maintenance courante difficile par la suite. Les exploitants subissent souvent les conséquences d’une mauvaise implantation : portes d’accès bloquées, circulation d’air limitée au niveau du radiateur ou absence d’itinéraire pratique pour remplacer un composant majeur.

Avant le levage, désignez une personne ayant l’autorité de diriger le positionnement final. Cette personne doit comprendre la configuration du site et communiquer avec le superviseur de levage. Les signaux manuels et les radios sont utiles, mais ils ne remplacent pas un plan de positionnement clair et une réunion d’information préalable au levage.

Coordonnez le levage avec le reste de la séquence d’installation

Un groupe électrogène à gaz conteneurisé de 1000kW fait généralement partie d’un ensemble plus vaste pouvant inclure des équipements de conditionnement du gaz, des appareillages de commutation, des transformateurs, des équipements de récupération de chaleur, des tuyauteries de combustible, des conduits d’échappement et des connexions de surveillance à distance. L’accès de la grue peut disparaître rapidement une fois ces équipements installés. Dans de nombreux projets, le conteneur principal doit être mis en place avant que les patins adjacents, les racks de tuyauterie, les clôtures ou l’aménagement paysager permanent ne limitent l’enveloppe de travail de la grue.

Cela est particulièrement pertinent lorsqu’un site utilise plusieurs actifs énergétiques distribués. Les unités plus petites peuvent avoir des exigences de manutention plus flexibles, mais elles nécessitent tout de même un accès adéquat pour leur remplacement et leur maintenance. Pour les projets commerciaux et industriels envisageant la cogénération,Générateurs de cogénération au gaz naturel 18-150kW peuvent être intégrés dans une configuration énergétique progressive ; l’essentiel est de préserver les voies de maintenance et les couloirs de levage plutôt que de remplir chaque espace disponible avec des équipements.

Les fabricants d’équipements peuvent aider à clarifier les exigences d’interface durant la phase de planification. AMICO Gas Power associe le développement d’équipements d’alimentation au gaz à l’ingénierie pétrolière et aux applications d’énergie intelligente ; les discussions relatives à l’installation doivent donc inclure non seulement le positionnement du conteneur, mais aussi un accès réaliste pour les travaux sur le gaz, l’électricité, le refroidissement et le système de commande. Les plans du fabricant sont utiles, mais le plan de levage final doit toujours refléter les conditions réelles du site et la méthode de l’entreprise de grutage sélectionnée.

Utilisez une liste de contrôle préalable au levage que les équipes peuvent appliquer

• Confirmez le poids de levage exact du groupe électrogène, les points de levage approuvés, le centre de gravité et les exigences d’élingage.
• Vérifiez la capacité de la grue au rayon prévu, y compris le moufle, les élingues, le palonnier et les autres équipements sous crochet.
• Inspectez les itinéraires de livraison et de la grue afin d’identifier les restrictions de virage, les obstacles aériens, les sols meubles et les risques liés aux réseaux.
• Confirmez les conditions de capacité portante du sol et les exigences relatives aux plaques de répartition des stabilisateurs avant la mobilisation de la grue.
• Repérez l’orientation du groupe électrogène et la position finale de la fondation, y compris le dégagement du côté maintenance.
• Maintenez les personnes et véhicules non essentiels hors de la zone de levage et définissez une zone d’exclusion contrôlée.
• Examinez les conditions météorologiques, en particulier le vent, la pluie, le risque de foudre et la visibilité réduite.
• Organisez une brève réunion de levage afin que le personnel de transport, les élingueurs, les grutiers et les représentants du site comprennent la séquence.

La configuration de grue la plus sûre est généralement celle qui semble presque sans incident : un itinéraire dégagé, des stabilisateurs sur sol ferme, un élingage vérifié, aucun repositionnement de dernière minute et une fondation prête à recevoir le conteneur. Si le plan exige des suppositions concernant le poids, la portée, l’état du sol ou les dégagements, interrompez le processus et résolvez ces points avant la livraison. C’est bien plus facile que de corriger un problème avec un groupe électrogène suspendu au-dessus du site.
