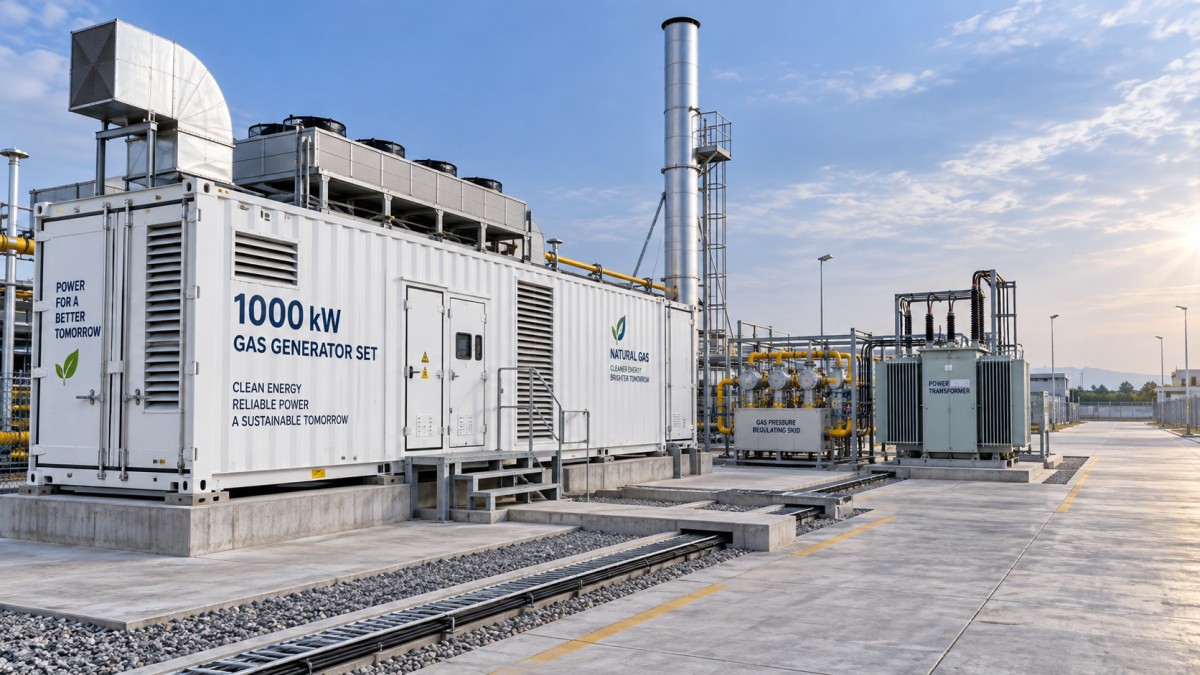

Quel espace sur site est nécessaire pour un groupe électrogène à gaz conteneurisé de 1000 kW ?

L’évaluation de l’emprise au sol d’un groupe électrogène à gaz conteneurisé de 1000 kW implique bien plus que la simple lecture des dimensions sur le plan d’un conteneur. Pour les évaluateurs techniques, le conteneur lui-même n’est que le point de départ. La parcelle finale doit également permettre l’accès pour la maintenance, la circulation de l’air de refroidissement, le cheminement de l’échappement, les équipements de conditionnement du gaz, l’interconnexion électrique, la séparation coupe-feu et les contraintes pratiques liées à l’acheminement d’un module lourd sur site.

Dans de nombreux projets industriels, pétroliers et d’énergie distribuée, la question n’est pas « Le groupe électrogène tiendra-t-il ? », mais « Restera-t-il accessible, sûr et fiable après l’installation des ouvrages de génie civil, de la tuyauterie, des tranchées de câbles et des skids auxiliaires ? » Une implantation qui paraît compacte sur un plan de proposition peut devenir difficile à exploiter lorsque les portes ne peuvent plus s’ouvrir complètement, que les radiateurs recyclent de l’air chaud ou qu’une cheminée d’échappement entre en conflit avec des structures voisines.

Commencez par l’emprise du conteneur, mais ne vous arrêtez pas là

Un groupe électrogène à gaz de 1000 kW est couramment logé dans un conteneur de 40 pieds ou dans une enceinte acoustique conçue sur mesure de longueur comparable. Un conteneur standard de 40 pieds mesure environ 12,2 m de long sur 2,44 m de large, soit une emprise physique d’environ 30 m². Un conteneur high-cube ou une enceinte de générateur conçue sur mesure peut être plus haut et légèrement plus large, selon le système de refroidissement, le traitement acoustique, la configuration de l’appareillage électrique et la conception de la rampe de gaz.

Ces dimensions décrivent le module transportable, et non la zone d’exploitation requise. Pour la planification préliminaire, les évaluateurs doivent distinguer le projet en trois niveaux :

• Emprise de l’équipement : le conteneur du générateur et tout châssis de base intégré.
• Enveloppe opérationnelle : le dégagement nécessaire pour les portes, les panneaux, les points d’inspection, l’admission d’air, l’évacuation d’air chaud et l’entretien courant.
• Infrastructure du site : skid de gaz, transformateur, appareillage électrique, cheminée, chemins de câbles, drainage, voie d’accès et distances de sécurité.

En pratique, un conteneur de 1 MW peut occuper environ 30 à 35 m², tandis qu’une zone d’installation fonctionnelle atteint souvent environ 100 à 200 m², voire davantage. La superficie finale dépend largement du fait que les auxiliaires soient intégrés à l’intérieur de l’enceinte, installés à côté ou placés dans une zone d’équipements distincte.

Les dégagements sont dictés par la maintenance, non par l’apparence

Un ensemble conteneurisé est conçu pour réduire les travaux de bâtiment, mais il n’est pas conçu pour être placé contre un mur ou entouré de clôtures serrées sur tous les côtés. Le personnel de maintenance doit pouvoir accéder aux portes côté moteur, aux panneaux de commande, aux batteries, aux filtres, aux composants de refroidissement et aux armoires électriques. Si une maintenance majeure exige le démontage d’une culasse, d’un turbocompresseur, d’un composant d’alternateur ou d’une section de radiateur, l’installation doit également offrir un chemin de levage praticable.

À titre de règle préliminaire, prévoyez au moins 1,5 à 2 m d’espace de travail accessible le long des côtés de maintenance. Lorsque les portes de l’enceinte s’ouvrent vers l’extérieur, vérifiez leur rayon d’ouverture sur le plan d’ensemble du fournisseur plutôt que de supposer qu’un couloir standard est suffisant. L’extrémité comprenant la sortie électrique, le raccordement de gaz ou l’interface de commande peut nécessiter un espace supplémentaire pour le rayon de courbure des câbles, la manœuvre des vannes et l’accès aux panneaux.

Pour les sites utilisant un chariot élévateur, une grue mobile ou un camion de maintenance, maintenez une voie d’approche dégagée vers le conteneur. Cet aspect est facile à négliger sur une plateforme pétrolière densément aménagée ou dans une cour technique d’usine. Une installation peut respecter les dégagements minimaux sur le papier tout en rendant une révision majeure inutilement perturbatrice.

La ventilation peut augmenter la surface de terrain requise

Les moteurs à gaz rejettent une quantité importante de chaleur. Dans une configuration conteneurisée, cette chaleur est gérée par le refroidissement par radiateur, des ventilateurs de ventilation, des persiennes d’admission, des gaines ou une configuration de refroidissement à distance. Le flux d’air doit rester dégagé pendant toute la durée d’exploitation de l’équipement.

Évaluez avec soin l’emplacement de l’admission d’air frais et de l’évacuation d’air chaud. Si l’air chaud évacué est réaspiré vers l’admission, la température ambiante à l’intérieur de l’enceinte peut augmenter, réduisant la marge de puissance du moteur et accroissant les contraintes sur les composants. Les bâtiments, murs, empilements de conteneurs, écrans acoustiques voisins ainsi que la direction des vents dominants influencent tous ce risque.

Lorsque le groupe électrogène est installé dans une cour confinée, un radiateur à distance ou une solution de refroidissement par gaines peut être préférable. Cette solution utilise davantage de surface sur site et ajoute de la complexité d’installation, mais elle peut résoudre des problèmes de recirculation qu’une implantation compacte ne peut pas traiter. Le même principe s’applique lorsque plusieurs unités fonctionnent en parallèle : l’interaction des flux d’air entre les conteneurs doit être examinée dans le cadre de l’implantation globale de la centrale.

Prévoyez l’espace nécessaire aux équipements situés hors du conteneur

Certains ensembles de 1000 kW intègrent de nombreux auxiliaires dans l’enceinte. D’autres s’appuient sur des équipements externes sélectionnés selon la qualité du gaz, l’architecture électrique, la durée de fonctionnement, les exigences en matière d’émissions et les réglementations locales. L’évaluateur doit demander dès le début une liste des limites de fourniture, car ce sont souvent ces éléments qui modifient les besoins en terrain.

Si la redondance électrique est importante, plusieurs modules de générateurs à gaz plus petits peuvent parfois offrir une implantation plus flexible qu’une seule grande unité. Par exemple, un groupe électrogène au gaz naturel de 500 kW configuré en deux unités de 250 kW peut permettre une mise en charge par paliers et une planification de la maintenance dans des applications adaptées. Toutefois, la modularité ne réduit pas automatiquement l’emprise requise : elle peut ajouter davantage de dégagements, de raccordements de câbles et d’interfaces de flux d’air. La décision doit reposer sur le profil de charge, les objectifs de disponibilité et les contraintes du site, plutôt que sur le seul nombre de conteneurs.

Les exigences de fondation et d’accès influencent l’emprise du génie civil

Le conteneur du générateur exige normalement une fondation plane, conçue pour supporter à la fois le poids statique et les charges d’exploitation. Selon la conception du fournisseur, il peut s’agir d’une dalle en béton armé, de fondations filantes, de poutres en acier ou d’une autre configuration de support approuvée. La fondation doit prévoir un drainage afin que l’eau ne s’accumule pas autour des portes, des entrées de câbles ou des équipements de gaz.

Au-delà de la dalle en béton, tenez compte du transport et de l’installation. Un groupe électrogène conteneurisé de 40 pieds arrive sous forme de charge lourde, et l’itinéraire entre l’entrée du site et la plateforme finale doit permettre les virages de la remorque, la capacité portante du sol, les restrictions de hauteur et le positionnement de la grue. Un itinéraire de livraison difficile peut imposer des travaux temporaires coûteux, même lorsque l’emprise opérationnelle finale est relativement réduite.

Les limites de bruit, d’échappement et de sécurité doivent être définies dès le début

Les conteneurs acoustiques contribuent à maîtriser le bruit du générateur, mais ils n’éliminent pas la nécessité d’une évaluation acoustique à l’échelle du site. Les ouvertures d’admission et d’évacuation, les sorties d’échappement, le bourdonnement du transformateur et la réflexion sonore sur des surfaces dures peuvent avoir une incidence sur les limites de propriété. Si l’installation se situe près de bureaux, d’habitations, de salles de contrôle ou de logements pour travailleurs, réservez un espace pour des barrières ou réexaminez l’orientation avant le début des travaux.

Les distances de sécurité doivent respecter les réglementations locales applicables, les spécifications du projet et les instructions du fabricant de l’équipement. Les conduites de gaz et les dispositifs d’arrêt d’urgence doivent rester accessibles. Les sorties d’échappement doivent être orientées à l’écart des admissions d’air, des zones occupées et des matériaux combustibles. La détection incendie, les arrêts d’urgence, la logique d’arrêt de ventilation et la classification des zones dangereuses peuvent également influencer l’emplacement des équipements de soutien.

Une marge de planification pratique pour l’évaluation technique

Pour une étude de faisabilité préliminaire, il est raisonnable de commencer avec un corps de conteneur d’environ 12 m × 2,5 m, puis de réserver des couloirs de travail autour de l’enceinte et des zones dédiées aux auxiliaires. Une zone d’équipement rectangulaire d’environ 15 à 18 m sur 8 à 12 m constitue souvent un point de départ plus réaliste que la seule emprise de 30 m² du conteneur. Il ne s’agit pas d’une dimension d’ingénierie définitive ; le refroidissement à distance, plusieurs modules de générateurs, l’emplacement du transformateur, des limites de bruit strictes et les règles locales de sécurité incendie peuvent l’augmenter considérablement.

L’approche la plus fiable consiste à obtenir le plan d’ensemble du fournisseur, la répartition des poids, le schéma de ventilation, les détails des raccordements de gaz, le schéma unifilaire électrique et les exigences d’accès pour la maintenance. L’expérience d’AMICO en matière de contrôle de puissance au gaz, d’équipements de production d’électricité au gaz, d’ingénierie pétrolière et d’applications d’énergie distribuée est particulièrement pertinente lorsque le générateur doit s’interfacer avec le gaz de champ, des charges variables et des conditions d’exploitation éloignées.

En définitive, la taille de site appropriée pour un groupe électrogène à gaz conteneurisé de 1000 kW correspond à l’espace requis pour un fonctionnement fiable, et non simplement à l’espace nécessaire pour poser un conteneur. Une implantation qui préserve le flux d’air, maintient l’accès pour la maintenance et laisse de la place pour des raccordements électriques et de gaz sûrs offrira généralement un résultat de projet bien plus prévisible qu’une implantation optimisée uniquement pour l’emprise la plus faible possible.
