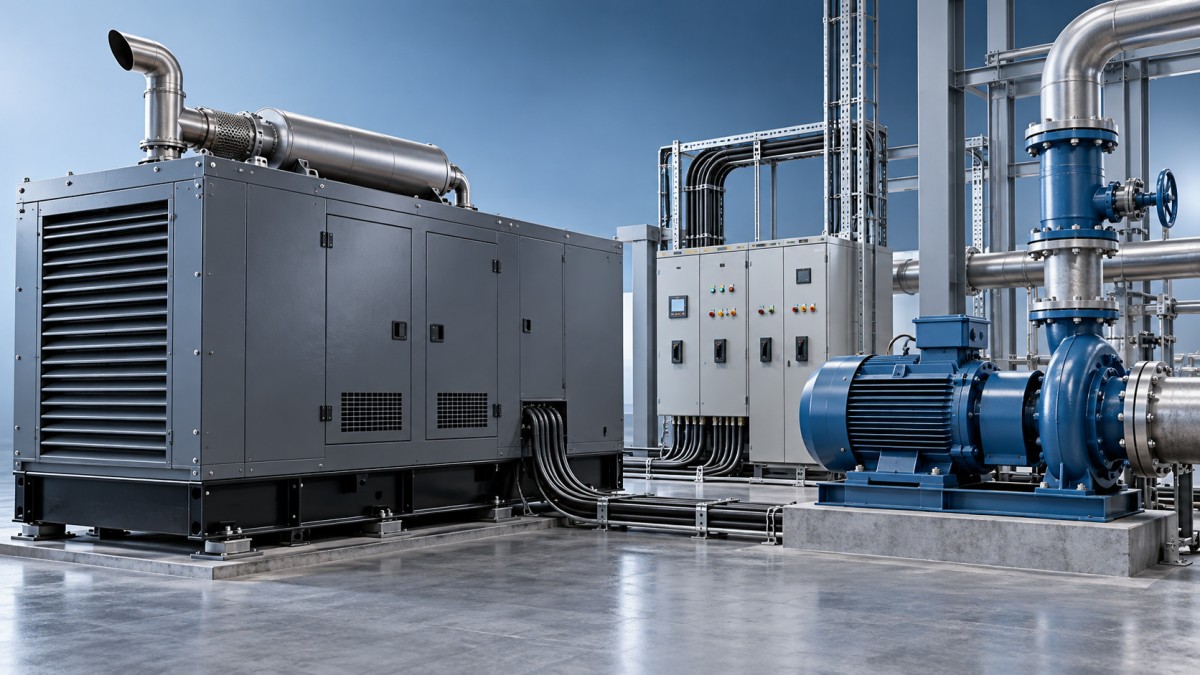

Quelle capacité de réserve un groupe électrogène silencieux de 1200 kW doit-il avoir ?

Un groupe électrogène silencieux de 1200 kW ne doit pas se voir attribuer un pourcentage de réserve fixe sans distinguer au préalable trois notions différentes : la capacité de fonctionnement inutilisée, la redondance d’urgence et la puissance de secours publiée du groupe électrogène. Une simple règle consistant à « ajouter 20 % » peut soit surdimensionner l’installation — entraînant un mauvais fonctionnement à charge partielle — soit laisser une marge insuffisante pour le démarrage des moteurs, le déclassement dû à la température, les échelons de charge et les raccordements futurs.

Pour une unité unique de 1200 kW, un objectif préliminaire raisonnable consiste souvent à maintenir la charge de fonctionnement continu prévue en dessous d’environ 70 % à 85 % de la puissance applicable du groupe. Cela laisse une marge opérationnelle de 15 % à 30 %, mais ne constitue pas automatiquement une stratégie de réserve adéquate. La valeur appropriée dépend du fait que le groupe alimente une charge de base stable, des charges de procédé intermittentes, de gros moteurs, des charges de secours critiques ou un site isolé où la perte d’une unité est inacceptable.

Commencez par définir ce que signifie « 1200 kW »

Les puissances des groupes électrogènes sont généralement indiquées selon des classifications de service et des conditions de référence définies. Une plaque signalétique de 1200 kW peut désigner une puissance principale, une puissance principale à durée limitée ou une puissance de secours/d’urgence, selon la documentation du fabricant et la norme de puissance applicable. Ces puissances ne sont pas interchangeables.

La puissance de secours est destinée au fonctionnement d’urgence lors d’une défaillance du réseau électrique et est généralement associée à un fonctionnement à charge variable sur un nombre annuel d’heures limité. La puissance principale est destinée aux applications ne disposant pas d’une source réseau fiable ou aux périodes de fonctionnement prolongées, sous réserve des conditions de charge et de maintenance du fabricant. Si un projet exige que le groupe électrogène fonctionne comme un équipement de production quotidien, sélectionner un groupe uniquement parce qu’il affiche une puissance de secours de 1200 kW peut entraîner un calcul de réserve erroné dès le départ.

La première vérification technique est donc la suivante :

• Quelle puissance de service s’applique au profil d’exploitation prévu ?
• À quelle température ambiante, altitude et condition de carburant cette puissance est-elle déclarée ?
• Les 1200 kW correspondent-ils à la puissance nette disponible dans les conditions du site, ou à une valeur en conditions normalisées ?
• La charge nécessite-t-elle un service ininterrompu si le groupe électrogène est indisponible ?

Un calcul de réserve fondé sur une mauvaise puissance de service est plus grave qu’une erreur modérée dans la marge sélectionnée.

Calculez la réserve à partir du profil de charge réel, et non uniquement de la charge raccordée

La charge raccordée constitue rarement la bonne base de dimensionnement. Une installation peut disposer de 1 300 kW d’équipements installés alors que sa demande simultanée mesurée n’est que de 850 kW. À l’inverse, un procédé présentant une demande moyenne de 800 kW peut imposer une exigence transitoire beaucoup plus élevée lors du démarrage de pompes, compresseurs, concasseurs ou gros moteurs de ventilation.

Le programme de charge pertinent doit identifier les charges continues, cycliques, intermittentes et non linéaires, les puissances des moteurs, les méthodes de démarrage des moteurs, la séquence de fonctionnement prévue et le plus grand échelon de charge crédible. La valeur clé n’est pas seulement le kW stable le plus élevé ; c’est la condition de fonctionnement maximale que le groupe électrogène doit supporter tout en maintenant une tension et une fréquence acceptables.

Par exemple, si un groupe de 1200 kW est censé alimenter une charge de procédé stable de 900 kW, la marge apparente de 300 kW peut être raisonnable uniquement si aucun moteur majeur ne démarre à ce moment-là et si le déclassement sur site est limité. Si un moteur de 250 kW démarre directement sur ligne alors que le groupe supporte déjà 900 kW, la demande momentanée en kVA et la chute de tension peuvent dépasser les capacités de l’alternateur, du moteur, du régulateur et du système de commande, même si la charge stable reste inférieure à 1200 kW.

Pour cette raison, la capacité de réserve doit être évaluée par rapport aux kW en régime établi et aux kVA dynamiques. Le facteur de puissance est important. Un groupe électrogène de 1200 kW peut être associé à une puissance nominale spécifiée en kVA à un facteur de puissance défini, souvent de 0.8. Les charges fonctionnant avec un facteur de puissance plus faible consomment davantage de kVA pour la même puissance de sortie en kW. L’échauffement de l’alternateur et la régulation de tension peuvent devenir les facteurs limitants avant que le moteur n’atteigne sa limite en kW.

Le démarrage des moteurs peut déterminer l’ensemble de la décision de dimensionnement

Les gros moteurs asynchrones constituent une raison fréquente pour laquelle un groupe électrogène apparemment adéquat échoue à un essai de réception sur site. Le démarrage direct sur ligne peut absorber plusieurs fois le courant nominal du moteur. Le groupe électrogène n’a pas besoin de fournir ce courant indéfiniment, mais il doit supporter le transitoire sans effondrement inacceptable de la tension, écart de fréquence, déclenchement de protection ou perturbation d’autres équipements raccordés.

Un groupe électrogène silencieux de 1200 kW alimentant des charges principalement composées de moteurs doit être évalué selon la méthode de démarrage réelle :

• Démarrage direct sur ligne : appel de courant électrique le plus élevé et souvent condition la plus exigeante pour un groupe électrogène unique.
• Démarrage étoile-triangle : réduit le courant de démarrage mais réduit également le couple de démarrage ; il peut ne pas convenir aux charges à forte inertie.
• Démarreurs progressifs : peuvent réduire le courant d’appel, mais leurs réglages et leur configuration de dérivation doivent être inclus dans l’étude.
• Variateurs de fréquence : peuvent contrôler efficacement le courant de démarrage ; toutefois, la distorsion harmonique, la configuration du redresseur et la régénération côté charge doivent être évaluées.

Le séquencement peut être aussi précieux qu’une capacité supplémentaire. Empêcher le démarrage simultané de deux gros moteurs peut permettre à un groupe de 1200 kW d’alimenter la charge de manière fiable sans sélectionner une unité plus grande. À l’inverse, une philosophie de commande autorisant le redémarrage automatique de plusieurs moteurs après une interruption du réseau peut créer une demande transitoire bien supérieure au niveau de fonctionnement normal.

Le déclassement sur site modifie la marge utilisable

La capacité de réserve n’existe qu’après application des corrections environnementales. Une température ambiante élevée réduit la marge de refroidissement et peut diminuer la puissance du moteur. L’altitude réduit la densité de l’air, ce qui affecte la combustion et les performances de refroidissement. La conception du capotage, la disposition du radiateur, la recirculation d’air, l’encrassement par poussière et la contre-pression d’échappement peuvent encore limiter la puissance disponible.

« Silencieux » décrit une configuration de capotage acoustique, et non une immunité aux limitations thermiques. Un capotage insonorisé doit toujours fournir un débit d’air suffisant, l’évacuation de chaleur du radiateur, l’air de combustion et l’accès pour l’entretien. Dans les climats chauds, un capotage dont la ventilation est insuffisante peut transformer une réserve nominale de 20 % en une réserve pratique faible ou inexistante pendant les conditions diurnes de pointe.

La qualité du carburant affecte également la puissance disponible, particulièrement pour les équipements alimentés au gaz. L’indice de méthane, le pouvoir calorifique, la stabilité de la pression du gaz, les contaminants et les variations de composition du gaz associé peuvent affecter la stabilité de combustion et la puissance nominale. Les projets pétroliers utilisant du gaz de pétrole associé ou du gaz de torchère doivent éviter de considérer le carburant comme une entrée fixe. Le traitement du gaz, la régulation de pression et la surveillance de la composition du carburant peuvent être aussi importants pour la fiabilité de capacité que la puissance nominale en kW du groupe électrogène.

Dans de telles applications, les équipements conçus pour convertir l’APG ou le gaz de torchère en électricité sur site peuvent réduire le torchage tout en alimentant les charges du champ, mais le dimensionnement doit toujours tenir compte de la variabilité du carburant et des transitoires de procédé. Ungroupe électrogène à gaz de 1000 kW peut être pertinent dans le cadre d’une configuration modulaire, mais l’ajout d’unités ne supprime pas la nécessité d’examiner les flux de charge, les protections et la synchronisation.

La marge de réserve n’est pas la même chose que la redondance

Un groupe électrogène unique de 1200 kW fonctionnant à 800 kW dispose de 400 kW de capacité de sortie inutilisée, mais il n’offre aucune redondance de production. Si l’unité est mise hors service pour maintenance, réparation d’une panne ou déclenchement de protection, la capacité disponible tombe à zéro.

Lorsque les conséquences d’une panne sont importantes, le choix se fait normalement entre un groupe unique plus grand et plusieurs groupes synchronisés. Deux unités ou plus peuvent offrir une flexibilité de maintenance et permettre une configuration N+1, dans laquelle la capacité installée restante peut alimenter la charge critique définie après l’indisponibilité d’une unité. Il s’agit d’une décision de résilience plutôt que d’une simple décision basée sur un pourcentage de réserve.

Plusieurs unités peuvent également améliorer le rendement énergétique lorsque la demande varie fortement. Les gros moteurs ne doivent généralement pas être maintenus à très faible charge pendant de longues périodes sans confirmer les recommandations d’exploitation du fabricant du moteur. Une charge légère persistante peut contribuer à de mauvaises conditions de combustion, à des dépôts de carbone, au mouillage d’échappement dans les applications diesel et à un comportement de fonctionnement instable. Le surdimensionnement destiné à créer une grande « marge de sécurité » peut donc entraîner une pénalité d’exploitation.

Une plage de dimensionnement pratique pour un groupe de 1200 kW

Lorsque les charges sont principalement résistives ou stables, que les conditions du site se situent dans l’enveloppe de puissance déclarée et qu’aucun événement transitoire important ne survient, une charge de fonctionnement prévue d’environ 900 à 1 000 kW peut laisser une marge utile. Cela correspond à environ 17 % à 25 % de capacité inutilisée.

Lorsque le démarrage des moteurs, les charges de procédé à variation rapide, les températures ambiantes élevées, l’altitude, un faible facteur de puissance ou une extension future probable sont significatifs, l’objectif d’exploitation prudent peut être plus proche de 70 % à 80 % de la capacité disponible nominale sur site. Dans ce cas, une unité de 1200 kW pourrait être prévue pour environ 840 à 960 kW jusqu’à ce qu’une analyse transitoire confirme le contraire.

Ces plages sont des valeurs de présélection, et non des critères de conception définitifs. Un projet nécessitant 1 050 kW en continu peut néanmoins convenir à un groupe de 1200 kW si sa puissance de service, son déclassement sur site, son facteur de puissance, ses conditions harmoniques et sa réponse aux échelons de charge ont été vérifiés. Un projet dont la moyenne n’est que de 800 kW peut nécessiter une solution avec un groupe plus grand ou des groupes en parallèle s’il doit démarrer un grand compresseur à pleine charge.

Ce qui doit être vérifié avant le lancement des achats

La décision finale doit être étayée par une liste de charges et une évaluation des performances du groupe électrogène plutôt que par un pourcentage nominal. Les données requises incluent les kW et kVA simultanés maximum, le facteur de puissance des charges, le plus grand moteur et sa méthode de démarrage, la chute de tension et de fréquence admissible, le profil harmonique, la température ambiante, l’altitude, les conditions de ventilation du capotage, les caractéristiques du carburant et la classification de service requise.

Les données du fournisseur doivent indiquer clairement la puissance disponible après déclassement sur site, la capacité de l’alternateur, les hypothèses de réponse transitoire, les conditions de surcharge éventuelles et les limites de charge continue. Elles doivent également préciser si les puissances sont basées sur des conditions de référence normalisées et si les charges auxiliaires — telles que les ventilateurs de refroidissement, les équipements de traitement du carburant, les pompes ou la compression du gaz — ont été exclues de la valeur nette de puissance exportée.

Pour un groupe électrogène silencieux de 1200 kW, la meilleure capacité de réserve n’est donc pas une valeur universelle de 10 %, 20 % ou 30 %. C’est la marge restante après correction du groupe électrogène en fonction des conditions du site et vérification par rapport aux pires conditions crédibles de charge stable et transitoire de l’installation. Lorsque cette marge ne peut pas être démontrée, une capacité de production supplémentaire, des dispositions révisées de démarrage des moteurs ou une architecture à unités parallèles doivent être envisagées avant de figer les spécifications de l’équipement.
