Comment prévenir la surchauffe à l’intérieur d’un capotage insonorisé de groupe électrogène de 1200 kW

La surchauffe à l’intérieur d’un caisson insonorisé de générateur de 1200 kW n’est pas un simple problème mineur de confort pour la machine. Lorsque la température du caisson dépasse la plage de fonctionnement efficace du système de refroidissement, les opérateurs peuvent constater une température élevée de l’eau de chemise, une capacité de sortie réduite, des déclenchements d’alarme répétés, un échauffement de l’alternateur et une dégradation accélérée des flexibles, du câblage, de l’isolation et des composants de commande.

Pour un groupe électrogène insonorisé de 1200 kW, l’objectif pratique ne consiste pas simplement à refroidir le caisson. Il s’agit de maintenir un parcours contrôlé pour l’air de combustion, l’air de refoulement du radiateur et la ventilation du compartiment d’équipement, tout en empêchant l’air chaud de recirculer vers l’unité. La plupart des problèmes persistants de surchauffe proviennent d’un parcours d’air restreint, contourné ou soumis à une recirculation involontaire.

Commencez par distinguer le refroidissement du moteur de la ventilation du caisson

Les opérateurs considèrent souvent chaque alarme de température élevée comme un problème de radiateur. Dans un caisson insonorisé, toutefois, le radiateur du moteur et le système de ventilation du caisson sont liés, mais remplissent des fonctions différentes. Le radiateur évacue la chaleur du liquide de refroidissement. Le flux d’air du caisson évacue la chaleur rejetée par le radiateur, la surface du moteur, le blindage d’échappement, l’alternateur et les équipements électriques.

Un radiateur propre ne peut pas compenser des ouvertures d’admission ou de refoulement insuffisantes. De même, augmenter la vitesse du ventilateur ne résoudra pas un circuit de refoulement mal conçu. Si l’air chaud sortant du radiateur reste piégé près de la sortie, ou s’il peut revenir vers les persiennes d’admission, le circuit de refroidissement aspirera progressivement un air de plus en plus chaud. Le générateur peut fonctionner de manière acceptable à faible charge, mais surchauffer après une période prolongée à forte charge.

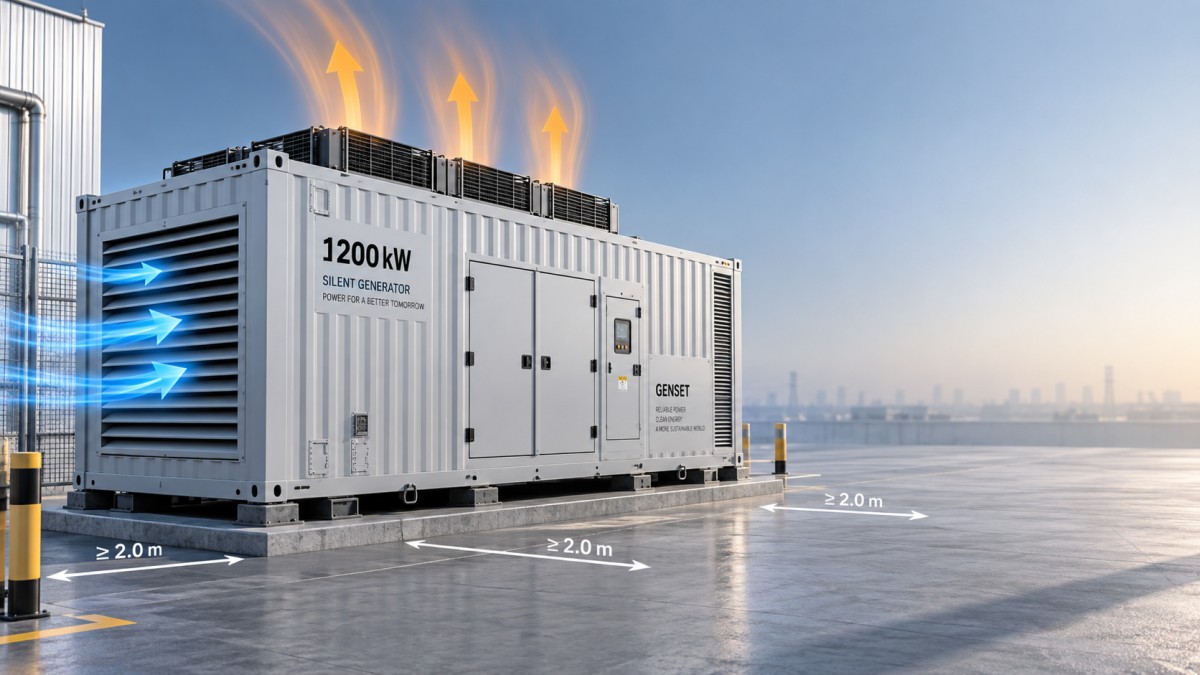

Commencez par une inspection élémentaire du flux d’air pendant que le groupe électrogène fonctionne sous une charge significative. Vérifiez par où l’air entre dans le caisson, comment il circule à travers la zone du moteur et de l’alternateur, et par où il sort. Le parcours de refoulement doit être direct et dégagé. Des structures temporaires sur site, des barrières acoustiques, des conteneurs proches, des murs, des matériaux empilés ou un auvent d’équipement fermé peuvent tous perturber le parcours prévu.

Accordez une attention particulière à l’espace autour du refoulement du radiateur. Une grande unité insonorisée déplace un volume d’air considérable. Une sortie qui semble visuellement dégagée peut néanmoins être trop proche d’un mur ou d’un toit, ce qui permet à l’air chaud refoulé de s’accumuler et de revenir par les persiennes d’admission.

Vérifiez les conditions qui évoluent avec l’augmentation de la charge et de la température ambiante

Un caisson peut sembler en bon état lors d’un essai court à vide, mais défaillir pendant un fonctionnement l’après-midi ou lorsque la machine supporte une charge électrique élevée et constante. Le rejet thermique augmente avec la puissance de sortie, tandis qu’une température ambiante élevée réduit l’écart de température disponible pour le refroidissement. Cette combinaison révèle des restrictions qui n’étaient pas évidentes lors de la mise en service.

Enregistrez les tendances plutôt que de vous fier uniquement à une alarme d’arrêt finale. Les observations de fonctionnement utiles comprennent :

• La température du liquide de refroidissement au démarrage, pendant la prise de charge et après un fonctionnement prolongé.
• La température de l’air du caisson près du moteur, de l’alternateur, de l’armoire de commande, du côté admission et du côté refoulement du radiateur.
• La température ambiante à l’extérieur du caisson, en particulier près de l’admission d’air frais.
• Le niveau et la durée de charge lorsque la température commence à augmenter.
• Le fonctionnement du ventilateur, la position des persiennes, l’état du ventilateur de ventilation ainsi que tout bruit ou toute vibration inhabituels du ventilateur.
• Si le problème survient uniquement après le fonctionnement en parallèle, après un échelon de charge ou dans certaines conditions de vent.

Le schéma est important. Une hausse rapide de la température immédiatement après la mise en charge peut indiquer un débit d’air insuffisant, une défaillance du ventilateur de refroidissement, un niveau de liquide de refroidissement bas ou un défaut de commande. Une hausse lente sur plusieurs heures suggère plus souvent une recirculation, des surfaces d’échange thermique encrassées ou un parcours de ventilation incapable d’évacuer continuellement la chaleur. Si la température n’augmente que par temps chaud, la température de l’air d’admission et la recirculation de l’air de refoulement doivent être examinées en priorité.

Ne négligez pas les pertes de pression à travers les silencieux, les persiennes et les filtres

Les caissons insonorisés réduisent le bruit grâce à des persiennes acoustiques, des chicanes, des passages absorbants et parfois des atténuateurs de ventilation supplémentaires. Ces composants sont nécessaires, mais chacun ajoute une résistance au flux d’air. Les grilles anti-poussière, les mailles anti-insectes, les capots de protection contre les intempéries et les médias filtrants ajoutés ultérieurement peuvent entraîner une restriction supplémentaire.

Une erreur opérationnelle courante consiste à améliorer la protection contre la poussière ou à réduire le bruit en ajoutant une maille ou en fermant des persiennes sans réévaluer la capacité de ventilation. Il peut en résulter un caisson d’apparence propre, mais doté d’un débit d’air insuffisant à pleine charge. Le même risque existe lorsque des matériaux acoustiques endommagés s’affaissent dans un passage d’air, lorsqu’une isolation desserrée est aspirée vers un ventilateur, ou lorsque de la peinture, des brouillards d’huile et de la poussière s’accumulent sur les lames des persiennes.

Inspectez les composants d’admission et de sortie des deux côtés. Recherchez les zones libres obstruées, les lames pliées, les chicanes détachées, les débris accumulés et les joints déplacés dans le parcours d’air. Vérifiez que les persiennes motorisées s’ouvrent complètement dans les conditions prévues par le système de commande. Une persienne qui ne s’ouvre que partiellement peut être difficile à remarquer lors d’une brève inspection visuelle, mais réduire sensiblement la ventilation disponible.

Entretenez le circuit de refroidissement, mais diagnostiquez-le dans son contexte

L’entretien du système de refroidissement reste essentiel. Vérifiez le niveau et le mélange du liquide de refroidissement, recherchez les fuites externes, contrôlez l’état et la tension des courroies lorsque cela s’applique, et maintenez les ailettes du radiateur exemptes de poussière, de film d’huile, d’insectes et de débris. Nettoyez soigneusement les ailettes dans le bon sens afin d’éliminer les contaminants plutôt que de les enfoncer davantage dans le faisceau. Des ailettes pliées, du tartre interne, des flexibles dégradés, un bouchon de pression défectueux et un thermostat qui ne s’ouvre pas correctement peuvent tous réduire le transfert thermique.

Cependant, un circuit de refroidissement propre ne doit pas mettre fin à l’investigation. Si le radiateur rejette de la chaleur dans un caisson incapable de l’évacuer, la température du liquide de refroidissement continuera d’augmenter. Comparer la température de l’air d’admission avec la température de l’air autour de la sortie du radiateur peut aider à distinguer un problème côté radiateur d’un problème côté caisson. Une forte augmentation de la température de l’air entourant la zone de refoulement, particulièrement lorsque l’air chaud revient vers l’admission, indique un problème de ventilation et d’implantation plutôt que de chimie du liquide de refroidissement uniquement.

Pour les unités alimentées au gaz, la température de l’air de combustion mérite également attention. Une température élevée de l’air d’admission peut affecter les marges de fonctionnement du moteur et modifier la manière dont le système de commande du moteur gère le mélange air-carburant. Un système à mélange pauvre en boucle fermée peut permettre un fonctionnement contrôlé, mais ne supprime pas la nécessité de maintenir l’air d’admission dans les conditions autorisées par le fabricant du moteur.

Sur un ensemble conteneurisé tel que legroupe électrogène à gaz conteneurisé de 1200 kW, les dimensions globales du caisson et la configuration de ventilation intégrée rendent les dégagements sur site particulièrement importants. Une unité peut être correctement configurée à la livraison et néanmoins surchauffer après son installation dans un espace étroit, sous un auvent bas ou à côté d’autres équipements rejetant de l’air chaud dans la même zone.

Inspectez le système d’échappement comme source de chaleur du caisson

L’échappement du moteur transporte une charge thermique élevée. Dans un caisson insonorisé, la tuyauterie d’échappement, les sections flexibles, les raccords de silencieux, les joints de dilatation et l’isolation doivent être inspectés dans le cadre de toute enquête sur une surchauffe. Une isolation endommagée ou absente peut augmenter fortement la température locale du caisson, en particulier autour du câblage de commande, des systèmes de batteries et des zones d’accès pour l’entretien.

Les fuites d’échappement exigent une intervention rapide. Elles ajoutent de la chaleur au caisson, peuvent affecter la sécurité du personnel et fausser les relevés de température près des capteurs ou des faisceaux de câbles. Recherchez toute décoloration, trace de suie, bride desserrée, joint défaillant, calorifuge endommagé et dommage thermique sur les composants voisins. Ne supposez pas qu’une cheminée d’échappement externe élimine le problème ; une section non isolée à l’intérieur du caisson peut toujours imposer une charge thermique locale importante.

Vérifiez également que le cheminement de l’échappement n’a pas été modifié de manière à augmenter la contre-pression ou à placer une sortie de cheminée chaude près des admissions de ventilation. Le problème de refroidissement peut alors être aggravé par une baisse des performances du moteur ou un air d’admission plus chaud.

Utilisez le système de commande pour identifier les événements de température, et non simplement les réinitialiser

La protection d’arrêt automatique est précieuse, mais des réinitialisations répétées des alarmes peuvent dissimuler un défaut en cours de développement. Examinez la séquence des alarmes : la température du liquide de refroidissement, la température du caisson, la défaillance du ventilateur, le faible niveau de liquide de refroidissement, la faible pression d’huile et les changements de charge doivent être considérés ensemble. Un arrêt pour température élevée consécutif à un défaut du ventilateur de ventilation exige une mesure corrective différente de celle d’un arrêt survenant alors que tous les ventilateurs fonctionnent normalement.

Vérifiez l’état des capteurs et du câblage avant de remplacer des composants plus importants. Une connexion desserrée, une dérive du capteur ou un faisceau endommagé peut générer des relevés trompeurs, mais considérer chaque alarme comme une erreur d’instrumentation est tout aussi risqué. Comparez les valeurs du panneau de commande avec des mesures locales soigneusement réalisées lorsque les procédures de sécurité le permettent. L’objectif est de déterminer si le problème est réel, où il commence et comment il évolue.

Les fonctions de démarrage automatique et de fonctionnement en parallèle nécessitent également une revue opérationnelle. Si une unité prend la charge trop rapidement après le démarrage, ou si plusieurs générateurs rejettent simultanément de la chaleur dans une zone confinée, la configuration de ventilation doit pouvoir supporter cette charge. Les fonctions de commande à une touche simplifient le fonctionnement normal ; elles ne remplacent pas un contrôle du refroidissement dépendant de la charge après des modifications du site ou du programme d’exploitation.

Intégrez les modifications du site à la décision de maintenance

La surchauffe des caissons insonorisés apparaît fréquemment après un changement qui ne semblait pas lié au générateur : une nouvelle clôture, un rayonnage de stockage près d’une sortie, un toit ajouté, une couverture temporaire contre les intempéries, un autre conteneur placé à côté ou un ventilateur de ventilation nouvellement installé soufflant dans la mauvaise direction. Ces changements doivent être examinés avant tout fonctionnement à forte charge, en particulier lorsque le groupe électrogène prend en charge une production continue ou des charges de secours critiques.

Une séquence corrective appropriée consiste à supprimer les restrictions visibles, à rétablir les conditions d’ouverture et de dégagement spécifiées, à nettoyer les surfaces d’échange thermique et de ventilation, à vérifier le fonctionnement des ventilateurs et des persiennes, à inspecter les systèmes de refroidissement et d’échappement, puis à tester sous une charge représentative suffisamment longtemps pour que les températures se stabilisent. Si le problème de température persiste, la configuration du flux d’air du caisson peut nécessiter une étude technique plutôt que des remplacements répétés de composants.

Pour une unité de 1200 kW, une maîtrise fiable de la chaleur dépend du traitement du caisson comme partie intégrante du système de génération. Maintenir le radiateur propre est important, mais préserver l’accès à l’air frais, empêcher la recirculation de l’air de refoulement et surveiller les tendances de température sous charge réelle sont les éléments qui empêchent un ensemble insonorisé de devenir un piège à chaleur.
