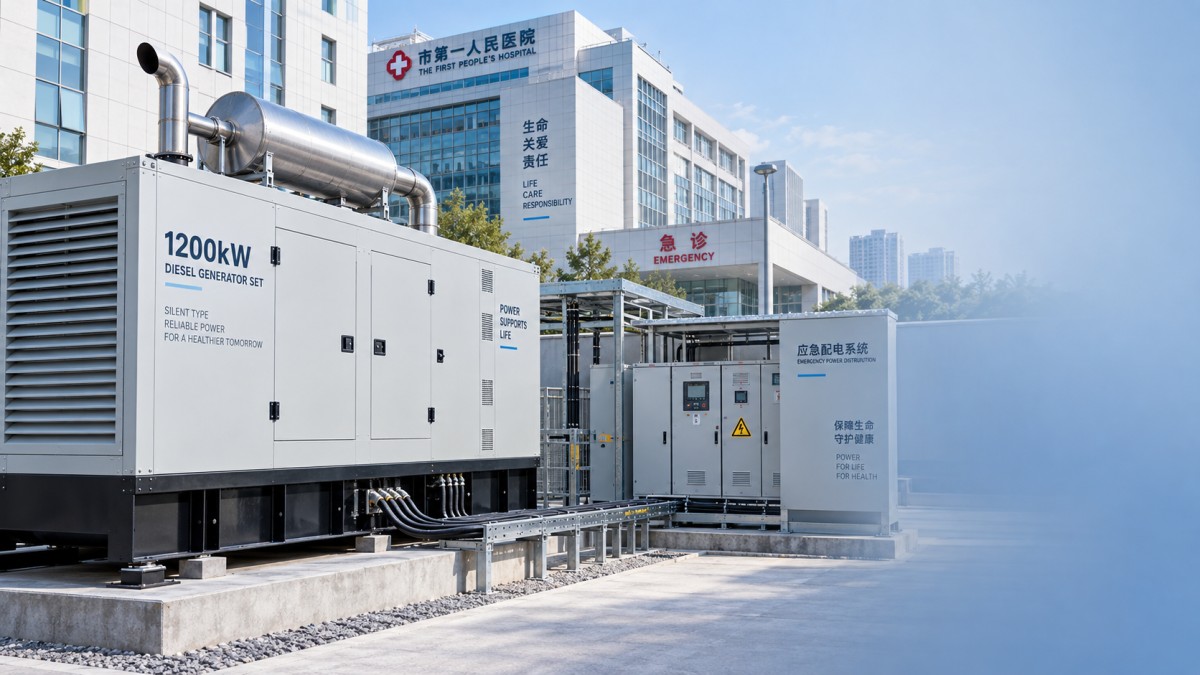

Quand un groupe électrogène silencieux de 1200 kW convient à l’alimentation de secours d’un hôpital

Pour les hôpitaux, l'alimentation de secours n'est pas simplement un équipement technique en attente à l'arrière-plan. Elle soutient les blocs opératoires, les unités de soins intensifs, les services d'urgence, les systèmes de diagnostic, le stockage des médicaments, les communications et les opérations nécessaires pour assurer la sécurité des patients lorsque l'alimentation du réseau est interrompue. Un groupe électrogène silencieux de 1200 kW peut constituer un choix judicieux d'alimentation d'urgence pour un hôpital de taille moyenne à grande, mais uniquement lorsque sa puissance correspond au profil réel des charges essentielles, et non à une estimation approximative de la consommation électrique de l'ensemble du site.

L'exigence de « silence » est aussi importante que la puissance en kilowatts. Un groupe électrogène installé à proximité des services d'hospitalisation, des limites de zones résidentielles, des voies d'accès des ambulances ou d'une zone technique en toiture doit maîtriser le bruit sans compromettre la ventilation, le refroidissement, l'accès pour la maintenance ou la disponibilité en cas d'urgence. La bonne décision consiste donc moins à acheter l'unité la plus grande disponible qu'à mettre en place une configuration d'alimentation de secours capable de réagir avec calme et prévisibilité dans une situation difficile.

Quand 1200 kW constitue la bonne plage pour l'alimentation d'urgence d'un hôpital

Un groupe électrogène de 1200 kW est souvent envisagé lorsque le système électrique essentiel d'un hôpital comprend simultanément plusieurs zones hautement prioritaires : soins critiques, services chirurgicaux, éclairage de secours, systèmes de sécurité, certains ascenseurs, équipements de sécurité incendie et de protection des personnes, équipements de soutien aux gaz médicaux, infrastructure informatique et CVC limité pour les zones cliniques.

Il peut être particulièrement adapté lorsque l'établissement s'est développé par phases et que la charge d'urgence n'est plus confortablement prise en charge par une unité unique de plus faible capacité. Il peut également convenir à un hôpital qui doit maintenir une part substantielle de ses activités cliniques pendant une interruption du réseau, plutôt que de simplement alimenter l'éclairage et quelques circuits d'urgence.

Cependant, 1200 kW ne convient pas automatiquement parce qu'un hôpital dispose d'un certain nombre de lits ou d'une grande surface bâtie. Deux sites de taille similaire peuvent présenter des besoins d'urgence très différents. L'un peut prendre en charge des charges d'imagerie élevées, plusieurs salles d'opération, de nombreux équipements de refroidissement et des systèmes cliniques à forte intensité de données. L'autre peut disposer d'un système de distribution d'urgence plus sélectif. Le schéma unifilaire électrique, les priorités de charge, les caractéristiques de démarrage des moteurs et le plan d'extension futur fourniront plus d'informations que la seule surface au sol.

Une question utile à poser dès le départ aux décideurs est :Qu'est-ce qui doit rester opérationnel pendant les premières secondes, la première heure et le premier jour d'une panne ? La réponse évolue généralement lorsque les responsables cliniques, les ingénieurs et les gestionnaires des risques examinent le plan ensemble.

Ne dimensionnez pas le groupe à partir de la seule charge raccordée

La charge raccordée est rarement identique à la charge d'urgence en fonctionnement. Certains systèmes ne fonctionnent pas simultanément ; d'autres peuvent être activés par étapes une fois le groupe électrogène stabilisé. À l'inverse, une liste de charges peut sous-estimer le défi réel si elle ne tient pas compte du courant d'appel des moteurs, pompes, équipements de traitement d'air, compresseurs et de certains systèmes de soutien médical.

Avant de spécifier un groupe électrogène silencieux de 1200 kW, l'équipe du projet doit examiner :

• Charges de sécurité des personnes : protection incendie, éclairage de secours, alarmes, communications essentielles et systèmes d'évacuation.
• Charges de continuité clinique : circuits des soins intensifs, salles d'opération, soins d'urgence, fonctions de laboratoire, réfrigération du sang et des médicaments, ainsi que certains services d'imagerie ou de stérilisation lorsque cela est nécessaire.
• Démarrage des moteurs et charges par paliers : la séquence de rétablissement des pompes, ventilateurs, groupes frigorifiques et ascenseurs peut déterminer si le groupe électrogène connaît une transition stable ou une chute de tension excessive.
• Facteur de puissance et harmoniques : les équipements UPS, les variateurs de fréquence et les charges électroniques non linéaires peuvent influencer le choix de l'alternateur et du système de commande.
• Réserve de capacité : marge prévue pour la croissance clinique planifiée, le remplacement des équipements et l'évolution des pratiques d'exploitation pendant la durée de service du groupe électrogène.

Le chiffre clé n'est pas seulement la puissance annoncée du groupe électrogène. Les ingénieurs doivent confirmer la puissance utilisable en fonction de la température ambiante du site, de l'altitude, de la configuration du capotage, de l'alimentation en carburant et du régime de fonctionnement. Une unité qui paraît adéquate sur le papier peut perdre sa marge pratique si ces conditions ne sont pas prises en compte lors de la conception.

Le fonctionnement silencieux relève de la conception du site, pas d'une simple étiquette de capotage

Dans les environnements hospitaliers, le bruit est plus qu'une question de relations de voisinage. Un bruit persistant peut perturber les zones de rétablissement, gêner la communication du personnel et créer un stress inutile alors que le bâtiment gère déjà une urgence. Un capotage insonorisé constitue un bon point de départ, mais le résultat acoustique final dépend de l'ensemble de l'installation.

Évaluez le local du groupe électrogène ou son emplacement extérieur, le cheminement de l'échappement, les parcours d'air d'admission et de refoulement, l'isolation antivibratoire, les pénétrations de câbles et la réflexion sonore des murs voisins. Les persiennes acoustiques et les silencieux d'échappement doivent être sélectionnés avec soin, car une atténuation sonore excessive peut limiter le débit d'air et augmenter les températures de fonctionnement. La solution doit protéger à la fois le confort des patients et les performances du moteur.

Pour un hôpital situé près de propriétés résidentielles, il est judicieux d'examiner les niveaux sonores prévus aux limites sensibles plutôt que d'évaluer le groupe uniquement à une distance de mesure standard. Les réglementations locales sur le bruit et les conditions d'autorisation d'urbanisme doivent être prises en compte dès le début, avant que les travaux de génie civil ou l'achat des équipements ne figent une configuration difficile.

Une unité unique de 1200 kW ou plusieurs groupes électrogènes ?

Une unité unique peut simplifier l'encombrement, les commandes, les raccordements de carburant et la planification de la maintenance. Pour une charge d'urgence clairement définie autour de 1200 kW, elle peut offrir une solution pratique et directe. Toutefois, de nombreux hôpitaux évaluent également les configurations de groupes électrogènes en parallèle, car la résilience n'est pas synonyme de capacité.

Plusieurs groupes peuvent permettre une mise en charge progressive, une plus grande flexibilité de maintenance et un certain niveau de redondance. Si une machine est indisponible pour un entretien programmé, une autre peut encore prendre en charge une charge essentielle définie. Le compromis réside dans une conception plus sophistiquée des tableaux de commande et de puissance, ainsi que dans une attention particulière à la synchronisation, à la coordination des protections et aux procédures d'essai.

La production d'électricité au gaz naturel peut également faire partie d'une stratégie d'énergie distribuée lorsque l'approvisionnement en gaz du site, l'économie d'exploitation et les réglementations locales le permettent. Par exemple, legroupe électrogène au gaz naturel de 1000 kW d'AMICO est configuré en ensemble de 4 × 250 kW, avec des spécifications de 600 V, 50 Hz et 1500 tr/min. Une configuration modulaire ne constitue pas un remplacement équivalent d'un groupe électrogène d'urgence de 1200 kW ; elle illustre plutôt la manière dont plusieurs unités de production peuvent être évaluées lorsqu'un hôpital souhaite une plus grande flexibilité opérationnelle ou prévoit des capacités énergétiques sur site plus étendues.

Les systèmes fonctionnant au gaz exigent une évaluation particulièrement honnête de la résilience de l'alimentation en combustible. Lors d'une urgence prolongée sur le réseau, la disponibilité et la stabilité de pression du réseau de gaz doivent être évaluées parallèlement à toutes les exigences applicables relatives au combustible d'urgence. Dans de nombreuses juridictions, les systèmes de secours des établissements de santé sont régis par des réglementations strictes qui influencent le choix du combustible, l'autonomie, les performances de transfert, les essais et la redondance. Ces exigences doivent guider l'architecture dès le départ.

Le temps de transfert et le séquencement des charges méritent l'attention de la direction

Les responsables hospitaliers se concentrent naturellement sur la capacité du groupe électrogène, mais le chemin de transfert est tout aussi important. Les inverseurs de source automatiques, les tableaux d'urgence, les systèmes UPS et la logique de commande déterminent la rapidité avec laquelle les circuits critiques reçoivent une alimentation stable et la manière dont les charges non critiques sont empêchées de surcharger le groupe au démarrage.

Une séquence bien conçue peut rétablir immédiatement les circuits de sécurité des personnes et de soins critiques, puis ajouter les pompes, une ventilation sélectionnée, le soutien aux services de restauration ou d'autres charges opérationnelles par étapes contrôlées. Cette approche peut réduire les contraintes transitoires et empêcher le démarrage d'un seul gros moteur d'affecter les équipements sensibles.

Les essais doivent refléter cette séquence. Un essai de démarrage à vide ne confirme qu'une partie de la disponibilité du système. Des essais périodiques sous une charge significative, y compris les procédures de transfert et de retour au réseau, offrent une vision bien plus claire de la capacité des commandes, batteries, disjoncteurs, systèmes de ventilation et procédures du personnel à fonctionner ensemble lorsque cela est nécessaire.

Une liste de contrôle pratique avant d'approuver le projet

Avant de valider une puissance de 1200 kW, demandez à l'équipe de conception de fournir une étude de charge distinguant les circuits obligatoires, critiques et reportables. Demandez des calculs de démarrage des moteurs et une séquence proposée d'ajout des charges, plutôt que d'accepter un chiffre total en kW sans contexte. Confirmez si la capacité est destinée uniquement à un fonctionnement de secours ou à un autre régime de fonctionnement, car la base de puissance influence le choix des équipements et la planification du cycle de vie.

Examinez également l'espace prévu pour l'accès de maintenance, la circulation de l'air, l'évacuation des gaz d'échappement, les dégagements électriques, les tableaux et l'extension future. Un groupe silencieux qui ne peut pas être entretenu en toute sécurité ou ventilé correctement n'est pas une solution résiliente. Enfin, impliquez le personnel d'exploitation hospitalière dans la mise en service et les exercices d'urgence. Leur connaissance des alarmes, des états de transfert et des commandes manuelles de secours peut être aussi importante que l'équipement lui-même.

La bonne adéquation se mesure à la continuité, non à la puissance nominale

Un groupe électrogène silencieux de 1200 kW convient à l'alimentation de secours d'un hôpital lorsque l'étude des charges essentielles, l'analyse transitoire, la conception acoustique et les exigences de conformité indiquent toutes cette plage de puissance. Il peut fournir une capacité d'urgence importante tout en contribuant à préserver l'environnement plus calme dont les patients et les cliniciens ont besoin.

Pour les décideurs, la meilleure approche consiste à considérer le groupe électrogène comme un élément d'un système intégré d'alimentation d'urgence : production, transfert, distribution, commandes, sécurité de l'approvisionnement en combustible, maintenance et personnes. Lorsque ces éléments sont planifiés ensemble, l'alimentation de secours devient plus qu'une obligation : elle devient un soutien fiable aux soins lorsque le réseau ne peut pas les assurer.
