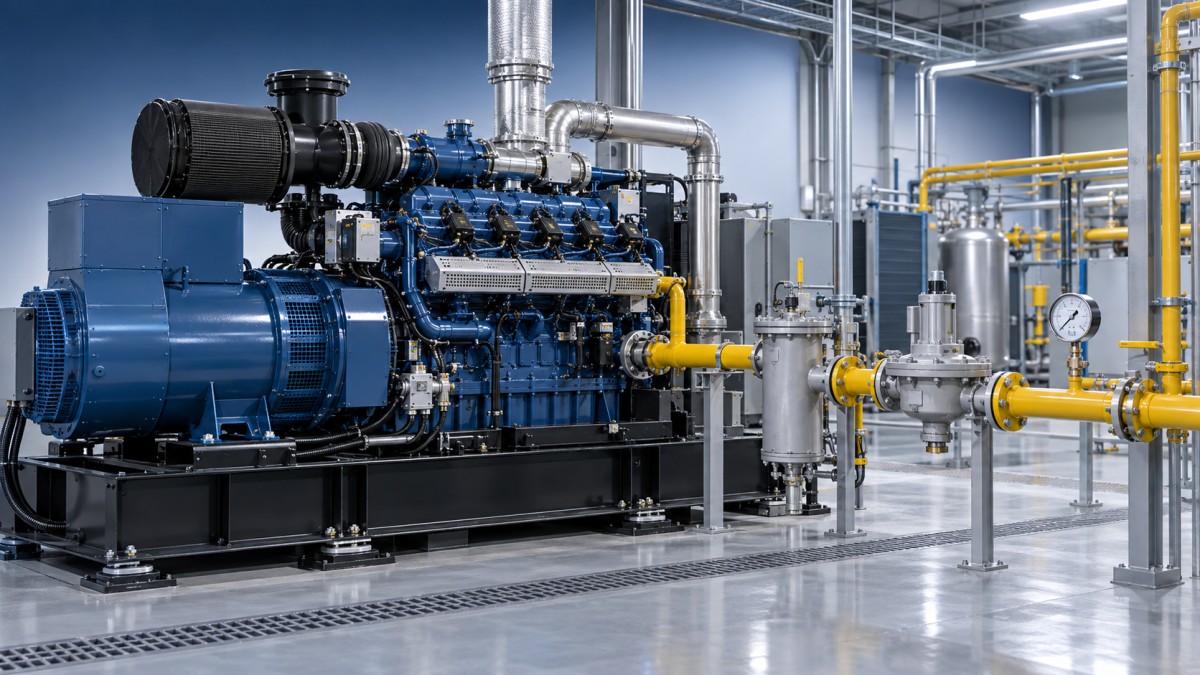

De quelle pression de gaz un groupe électrogène à gaz de 500 kW a-t-il besoin pour fonctionner de manière fiable ?

Un groupe électrogène à gaz de 500 kW n’a pas une exigence universelle unique en matière de pression de gaz. La valeur correcte est la pression spécifiée par le fabricant du moteur au point de mesure défini, généralement l’entrée de gaz du train de gaz du générateur ou du système de mélange du moteur. En pratique, de nombreux groupes au gaz naturel de cette taille fonctionnent avec une pression d’alimentation stable dans une plage de basse pression, souvent autour de 5–30 kPa (environ 0.7–4.4 psi), mais la plage acceptable peut être plus étroite ou plus élevée selon le moteur, la configuration du régulateur, le type de combustible et le système de gaz du site.

Cela devient important lorsqu’un groupe démarre normalement lors d’un essai à faible charge, mais déclenche une alarme ou perd de la puissance lorsque la demande électrique augmente. Un manomètre peut indiquer une valeur acceptable lorsque le moteur tourne au ralenti, mais la pression peut s’effondrer pendant l’accélération parce que la canalisation, le filtre, le régulateur ou la source de gaz ne peut pas fournir un volume suffisant. Un fonctionnement fiable dépend du maintien de la pressionet du débit dans les limites spécifiées sous la charge maximale prévue.

Commencez par la pression indiquée pour votre moteur spécifique

Avant de régler une vanne ou un régulateur, vérifiez ce que le manuel entend par « pression de gaz ». Les documents relatifs à l’équipement peuvent faire référence à différents points du circuit de combustible :

• Pression d’alimentation : pression disponible en amont du train de gaz du groupe électrogène.
• Pression à l’entrée du train de gaz : pression entrant dans les vannes d’arrêt, le filtre, le régulateur et les dispositifs de sécurité montés sur skid.
• Pression à l’entrée du moteur ou du mélangeur : pression après régulation, à proximité du système de commande du combustible du moteur.
• Pression différentielle : relation de pression à travers un mélangeur, une vanne de régulation, un filtre ou un régulateur à pression nulle.

Ces valeurs ne sont pas interchangeables. Un site peut fournir le gaz à une pression relativement élevée, tandis que le moteur exige que le train de gaz du groupe réduise cette pression à une valeur inférieure et étroitement contrôlée. Augmenter la pression en amont sans vérifier les caractéristiques du régulateur, les limites des vannes d’arrêt et les exigences du moteur peut créer un risque pour la sécurité ou entraîner un dosage instable du combustible.

Pour un groupe électrogène à gaz de 500 kW, la fiche technique du fabricant d’origine du moteur doit être considérée comme la référence de fonctionnement. Elle indique normalement la plage de pression d’entrée autorisée, la pression minimale requise à charge nominale, les fluctuations de pression admissibles, les limites de température du gaz et les exigences de qualité du gaz combustible. Lorsque ce document n’est pas disponible, ne supposez pas que la pression utilisée par un autre générateur de puissance électrique similaire est appropriée.

Pourquoi la pression baisse lorsque le générateur est chargé

La demande en gaz augmente à mesure que le générateur produit davantage d’électricité. À pleine charge, le moteur nécessite un débit de combustible bien supérieur à celui requis pendant le lancement, la montée en température ou le fonctionnement à vide. Une pression qui semble adéquate au ralenti peut donc être trompeuse.

Une situation typique sur le terrain concerne une unité qui démarre, se synchronise et fonctionne sans à-coups à faible charge, puis déclenche des alarmes de basse pression de gaz à mesure que la charge est appliquée. La cause première n’est pas nécessairement le moteur lui-même. Les restrictions dans le circuit d’alimentation en combustible ne deviennent souvent visibles que lorsque la vitesse du gaz et la demande de débit augmentent.

Les causes les plus fréquentes comprennent des tuyauteries de gaz sous-dimensionnées, un filtre partiellement obstrué, un régulateur sélectionné avec une capacité de débit insuffisante, un problème de régulation de pression en amont ou une source de gaz à capacité de fourniture limitée. Les longues canalisations, un nombre excessif de coudes, les variations d’altitude et les raccordements flexibles de dimension incorrecte peuvent également provoquer une chute de pression. Un régulateur peut avoir le bon réglage de sortie tout en ne parvenant pas à le maintenir lorsque le moteur approche de sa puissance nominale.

La stabilité de la pression est aussi importante que le point de consigne

Une pression stable dans la plage approuvée aide le système de commande du combustible à maintenir le rapport air-combustible prévu. Une pression qui oscille, subit des pics ou chute brutalement peut entraîner une vitesse instable, une mauvaise prise de charge, des ratés d’allumage, des températures d’échappement élevées, une puissance réduite ou des arrêts déclenchés par une basse pression de combustible ou des protections liées à la combustion.

N’évaluez pas la pression à partir d’une seule lecture statique du manomètre. Enregistrez la valeur lorsque le générateur est arrêté, pendant le lancement, à vide, lors des paliers de charge et à proximité de la charge de fonctionnement normale. Cette tendance est plus utile qu’une seule lecture, car elle montre si le système d’alimentation peut répondre à l’évolution de la demande en combustible.

Une méthode pratique pour vérifier l’alimentation en gaz

Commencez uniquement après avoir appliqué les procédures approuvées du site en matière d’isolement, de purge, de contrôle des sources d’inflammation et de sécurité du gaz. Les interventions sur les systèmes de combustible doivent être réalisées par du personnel autorisé pour les équipements à gaz.

1. Identifiez le bon emplacement de test. Utilisez le point indiqué dans la documentation du générateur. Tester en amont d’un régulateur alors que le manuel spécifie une pression en aval peut conduire à une conclusion erronée.
2. Utilisez un manomètre ou un transmetteur étalonné approprié. La plage de mesure doit permettre des relevés significatifs autour de la pression attendue. Un manomètre doté d’une plage excessivement large peut ne pas indiquer les fluctuations importantes.
3. Inspectez le circuit de gaz visible. Vérifiez que les vannes manuelles sont entièrement ouvertes, que les dispositifs d’arrêt d’urgence sont réarmés comme prévu, que les supports de tuyauterie sont intacts et que les flexibles ne sont ni pliés ni endommagés.
4. Vérifiez le filtre et les pièges à condensats. Un élément filtrant sale ou du liquide accumulé peut restreindre le débit. Remplacez ou entretenez les composants conformément aux instructions de maintenance plutôt que de les contourner.
5. Observez la pression sous charge. Augmentez progressivement la charge lorsque les conditions de fonctionnement le permettent. Une baisse significative de pression à mesure que les kW augmentent indique un problème de capacité de fourniture, et non simplement un réglage incorrect du manomètre.
6. Comparez les relevés en amont et en aval. Une chute importante à travers un filtre, un régulateur, une vanne ou une section sous-dimensionnée aide à localiser la restriction.

Si la pression d’alimentation est supérieure à la limite d’entrée autorisée, ne comptez pas sur une vanne manuelle partiellement fermée comme méthode de régulation permanente. Un système de régulation de pression correctement sélectionné est nécessaire pour fournir une pression stable en aval sur toute la plage de débit de combustible du générateur.

La qualité du gaz peut ressembler à un problème de pression

Même lorsque la pression est correcte, un mauvais état du combustible peut perturber le fonctionnement. Le gaz naturel, le gaz de pétrole associé, le gaz de torchère et d’autres gaz de champ peuvent varier en teneur en méthane, pouvoir calorifique, humidité, liquides d’hydrocarbures, composés soufrés et teneur en gaz inertes. Une variation du pouvoir calorifique affecte le volume de gaz dont le moteur a besoin pour produire la même puissance électrique. Un gaz à plus faible contenu énergétique peut exiger un débit plus élevé, ce qui peut révéler les limites de la tuyauterie d’alimentation ou du régulateur.

Les liquides et les contaminants peuvent encrasser les filtres, endommager les régulateurs, perturber les vannes de gaz et produire des relevés instables. Lorsque la composition ou l’humidité du gaz varie, le conditionnement du combustible, la séparation, la filtration et des réglages de commande appropriés peuvent être aussi importants que la valeur nominale de pression.

Pour les applications pétrolières utilisant du gaz de pétrole associé ou du gaz de torchère, le système de combustible doit être adapté à l’état réel du gaz plutôt qu’à une hypothèse générique de gaz naturel. Des ensembles plus grands, tels qu’ungroupe électrogène à gaz de 1000 kW, peuvent être utilisés lorsque le gaz disponible sur site est converti en électricité au lieu d’être brûlé à la torchère, mais des performances fiables reposent toujours sur un prétraitement approprié du gaz et une pression correctement régulée au moteur.

Lorsque le réglage n’est pas la bonne solution

Il est tentant d’augmenter le réglage d’un régulateur chaque fois que des alarmes de basse pression apparaissent. Cela peut temporairement masquer une restriction, mais ne corrige pas une canalisation sous-dimensionnée, un filtre obstrué, une source de gaz insuffisante ou un régulateur dépourvu d’une capacité de débit suffisante. Cela peut également amener la pression en dehors de la plage approuvée du moteur.

Un examen technique plus approfondi est approprié lorsque la pression chute de manière répétée sous la spécification à charge normale, que la pression oscille après le réglage du régulateur, que la composition du gaz a changé, que du liquide est détecté dans le train de gaz ou que le générateur ne peut pas maintenir sa puissance malgré une pression en amont apparemment adéquate. La correction requise peut concerner la capacité de la source de gaz, le dimensionnement des tuyauteries, le choix du régulateur, la filtration, le conditionnement du combustible ou l’étalonnage du système de commande, plutôt qu’un simple réglage de pression.

Pour un fonctionnement fiable, utilisez la plage de pression spécifiée par le fabricant au bon point de mesure, vérifiez-la lorsque l’unité est en charge et considérez la pression, la capacité de débit et la qualité du combustible comme un seul système interconnecté. Une lecture stable au ralenti est utile, mais c’est la pression disponible pendant la demande électrique réelle qui détermine si le générateur peut fonctionner de manière fiable.
