Quelle taille de régulateur de pression faut-il pour un groupe électrogène à gaz ?

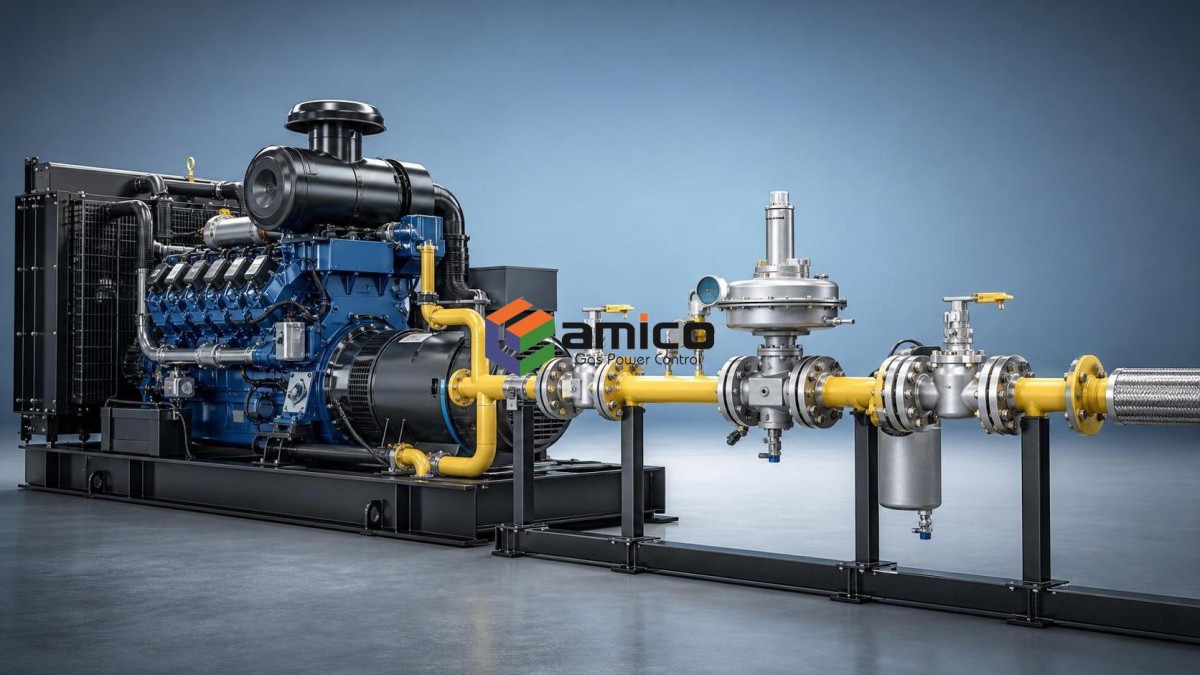

Ce que signifie réellement la « taille » d’un régulateur de pression pour groupe électrogène à gaz

L’erreur la plus courante lors du choix d’un régulateur consiste à considérer la taille uniquement comme une question de diamètre de tuyauterie. Pour un groupe électrogène à gaz, ce n’est qu’une partie du problème. Le dimensionnement d’un régulateur de pression dépend de sa capacité à fournir le débit de gaz requis à une pression de sortie stable, sur toute la plage réelle des conditions de pression d’entrée. Un régulateur de 1 pouce peut être surdimensionné, sous-dimensionné ou tout simplement inadapté selon la composition du gaz, la perte de pression et la configuration de la ligne d’alimentation en combustible du moteur.

Cela est important, car un moteur à gaz ne nécessite pas seulement que le combustible arrive. Il doit arriver de manière suffisamment régulière pour que le système de contrôle du mélange air-combustible puisse fonctionner correctement. Si le régulateur ne peut pas maintenir la pression lorsque le groupe électrogène prend une charge, le moteur peut fonctionner avec un mélange pauvre, osciller, voir sa puissance réduite ou se déclencher. Si le régulateur est trop grand et mal adapté, la régulation peut devenir instable à faible débit. Les décisions d’achat se concentrent souvent sur la puissance nominale du groupe électrogène, mais le dimensionnement du régulateur repose généralement sur trois paramètres opérationnels : le débit de gaz requis, les variations de la pression d’entrée et la pression que le mélangeur du moteur ou la vanne de contrôle du combustible doit réellement recevoir.

Commencer par la demande en combustible du moteur, et non par le catalogue du régulateur

Pour une équipe d’achat, le point de départ pratique consiste à utiliser les données de consommation de combustible fournies par le fabricant du groupe électrogène à pleine charge et, lorsqu’elles sont disponibles, à charge partielle. Ces données sont plus utiles que de tenter de déduire la taille du régulateur à partir de la seule puissance en kW. Deux groupes électrogènes présentant une puissance électrique similaire peuvent nécessiter des débits de gaz différents en raison du rendement du moteur, de l’altitude du site, de la qualité du gaz ou des réglages d’émissions.

Le régulateur doit pouvoir assurer le débit maximal requis tout en maintenant la pression aval cible. Dans les applications au gaz naturel, cette pression cible est souvent définie par le fournisseur du groupe moteur, et non par le fabricant du régulateur. La ligne d’alimentation en combustible peut comprendre des vannes d’arrêt, des filtres, des régulateurs de pression zéro, des pressostats et des systèmes de commande qui ajoutent tous une résistance. C’est pourquoi un régulateur qui semble adéquat sur le papier peut néanmoins devenir le goulot d’étranglement sur le terrain.

Une question utile lors du choix n’est pas « Quelle taille de régulateur convient à ce groupe électrogène ? », mais plutôt « À la pression d’entrée la plus basse prévue, ce régulateur peut-il encore fournir la demande maximale en gaz du moteur sans chute de pression excessive ? » C’est cette condition qui révèle le sous-dimensionnement.

Dans les projets de production d’énergie au gaz, notamment lorsque la pression d’alimentation fluctue, les ingénieurs examinent normalement la courbe de débit du régulateur au lieu de se fier à la taille nominale du raccordement. C’est l’une des raisons pour lesquelles les fabricants intégrés tels qu’Amico Gas Power Co., Ltd, qui interviennent dans le contrôle de l’énergie au gaz, les équipements de production d’électricité et les applications liées au gaz dans les champs pétrolifères, évaluent généralement le régulateur comme un élément de l’ensemble du système d’alimentation en combustible plutôt que comme un accessoire indépendant.

La plage de pression d’entrée modifie la réponse

Les spécifications d’achat indiquent souvent une seule pression d’entrée, alors que les projets réels fonctionnent généralement sur une plage. La pression du gazoduc peut varier. Le gaz associé à une tête de puits peut être encore moins prévisible. Lorsque la pression d’entrée se rapproche de la pression de sortie requise, un régulateur standard peut ne plus disposer d’une pression différentielle suffisante pour assurer une régulation correcte. Lorsque la pression d’entrée est beaucoup plus élevée, la compatibilité des matériaux, le comportement à la fermeture et la stratégie de décompression deviennent plus importants.

C’est pourquoi le dimensionnement et le type de régulateur ne peuvent pas être dissociés. Un régulateur à action directe peut convenir à une petite installation stable. Une conception pilotée peut être plus adaptée lorsque les variations de débit sont importantes et que la régulation de pression doit être plus précise. La « bonne taille » inclut donc la capacité interne et le comportement de régulation, et pas seulement le diamètre du raccordement.

Si la source de combustible est du biogaz, du gaz de torchère ou un gaz contenant des composants lourds, l’évaluation doit être plus rigoureuse. Les contaminants, le risque de condensation et les variations de composition influencent à la fois le dimensionnement et la durée de service. Dans ces cas, le conditionnement du gaz en amont peut être aussi important que le régulateur lui-même. C’est là que des équipements associés de traitement du gaz, notamment le traitement des gaz d’échappement, peuvent être inclus dans l’étude globale du système, bien qu’ils remplissent une fonction différente de celle du contrôle de pression.

Les points que les acheteurs doivent demander aux fournisseurs de confirmer

Une demande de prix sérieuse pour un régulateur de pression doit demander davantage que le numéro de modèle et la taille des orifices. Le fournisseur doit au minimum confirmer les points suivants :

• Consommation maximale et normale de gaz du groupe électrogène
• Type de gaz et, si elles sont connues, valeur calorifique ou plage de composition
• Pression d’entrée minimale, normale et maximale
• Pression de sortie requise à l’entrée de la ligne d’alimentation en combustible du moteur
• Chute de pression admissible lors d’une prise de charge par paliers
• Conditions ambiantes, notamment basse température ou altitude
• Dispositifs de sécurité requis dans la ligne de gaz

Si un fournisseur ne peut pas expliquer le choix du régulateur sur la base de ces données, la proposition est incomplète. Un régulateur simplement présenté comme « adapté aux groupes électrogènes à gaz » ne constitue pas une réponse technique.

Malentendus courants qui faussent le choix

L’un des malentendus consiste à croire qu’un surdimensionnement est toujours sans danger. Il n’est pas toujours nuisible, mais il n’est pas automatiquement préférable. Certains régulateurs perdent leur capacité de contrôle lorsqu’ils fonctionnent très en dessous de leur plage de débit prévue, notamment dans les systèmes soumis à de fréquents cycles de charge. Un autre malentendu consiste à penser que la taille de la conduite détermine celle du régulateur. La tuyauterie est choisie en fonction de la vitesse d’écoulement et des pertes de pression ; le régulateur est choisi en fonction d’une capacité contrôlable dans des conditions définies. Ces deux décisions sont liées, mais elles ne sont pas interchangeables.

Il existe également une tendance à négliger le comportement transitoire. Les groupes électrogènes fonctionnent rarement à une charge fixe unique. Le démarrage, la prise de charge par blocs et la réduction soudaine de la charge peuvent tous révéler une régulation de pression insuffisante. Un régulateur capable d’assurer un débit suffisant en régime stable peut néanmoins être un mauvais choix si sa réponse est trop lente ou si la récupération de la pression de sortie est instable.

Une méthode pratique pour évaluer la bonne taille du régulateur

En pratique, le bon régulateur de pression pour un groupe électrogène à gaz est celui qui peut maintenir la pression aval spécifiée à la demande maximale en combustible, sous la pression d’entrée minimale prévue, avec une stabilité acceptable lors des variations de charge. Cette évaluation repose généralement sur les courbes de capacité, les calculs de perte de pression et les données relatives aux besoins en combustible fournies par le fabricant du moteur. Lorsque la source de gaz n’est pas standard, la marge d’erreur se réduit ; le choix doit donc être examiné conjointement avec les exigences de filtration, de chauffage, de contrôle de détonation et d’émissions.

Pour les achats, cela signifie que la décision la plus fiable repose rarement sur la taille nominale seule. Demandez la base de dimensionnement. Demandez l’enveloppe de fonctionnement. Demandez comment le régulateur se comporte à pleine charge comme à faible charge. Si ces réponses sont claires, l’unité sélectionnée a beaucoup plus de chances d’être adaptée au groupe électrogène, aux conditions de gaz du site et aux attentes commerciales liées au projet.

Dans certains ensembles, des composants associés de protection de l’environnement ou de traitement du gaz peuvent être étudiés avec la ligne d’alimentation en combustible, notamment une seconde référence au traitement des gaz d’échappement. Même dans ce cas, la régulation de pression doit être évaluée selon sa propre base technique : débit, pression, réponse et compatibilité avec la stratégie de commande du moteur.
