Comment planifier la ventilation d'un groupe électrogène à gaz conteneurisé de 300 kW

Comment planifier la ventilation d’un groupe électrogène à gaz conteneurisé de 300 kW

La ventilation d’un groupe électrogène à gaz conteneurisé de 300 kW est souvent considérée comme un simple exercice de sélection de ventilateurs. C’est à ce stade que de nombreux projets commencent à dévier. Un conteneur est un système thermique confiné qui abrite un moteur, un alternateur, un ensemble radiateur, des composants d’échappement, une rampe de gaz, des armoires de commande, des cheminements de câbles et un traitement acoustique. Chacun de ces éléments influe sur la résistance à l’écoulement de l’air, l’élévation de température ou la sécurité.

Pour l’évaluation technique, la question clé n’est pas simplement : « Quel volume d’air le ventilateur peut-il déplacer ? » Il s’agit de savoir si le système installé peut fournir le volume d’air requis à la pression statique réelle en fonctionnement, dans les conditions ambiantes les plus chaudes prévues, sans recycler l’air de refoulement du radiateur ni créer des zones dangereuses d’accumulation de gaz.

L’expressiongroupe électrogène à gaz conteneurisé de 300 kW peut décrire la puissance électrique de sortie, mais elle ne fournit pas à elle seule suffisamment d’informations pour dimensionner la ventilation. Le bilan thermique du moteur, la configuration du refroidissement, la composition du gaz combustible, l’altitude, la conception du radiateur, la géométrie de l’enceinte et les conditions d’installation locales doivent tous être examinés conjointement.

Commencez par le chemin d’évacuation de la chaleur, pas par le catalogue de ventilateurs

Un groupe électrogène à gaz ne convertit qu’une partie de l’énergie de son combustible en électricité. L’énergie restante est évacuée par les gaz d’échappement, le liquide de refroidissement du moteur, le refroidissement de l’air de suralimentation le cas échéant, le refroidissement de l’huile de lubrification, le rayonnement des surfaces chaudes et d’autres pertes. Dans un système conteneurisé, le circuit de refroidissement est généralement le principal facteur déterminant la ventilation, en particulier lorsque le radiateur est installé à une extrémité de l’enceinte et évacue l’air par une sortie dédiée.

Le fabricant du groupe électrogène doit fournir le débit d’air requis par le radiateur, la résistance externe admissible, la chaleur évacuée par le liquide de refroidissement, la température ambiante maximale nominale et la courbe de performance prévue du ventilateur. Ces valeurs doivent être considérées comme la référence. Estimer le débit d’air à partir de la seule puissance électrique peut aboutir à une conception qui semble adéquate sur le papier, mais qui échoue lors d’un fonctionnement à forte charge en été.

Pour une vérification technique approximative, l’évacuation de chaleur sensible peut être mise en relation avec le débit d’air, la densité de l’air, la chaleur spécifique et l’élévation de température autorisée. Toutefois, l’élévation autorisée est une décision propre au projet plutôt qu’une valeur universelle. Une faible élévation de température exige davantage d’air et des ouvertures plus grandes ; une élévation plus importante peut réduire le débit d’air, mais augmenter les températures des équipements internes. Les limites du fournisseur du radiateur et les caractéristiques nominales des composants de l’enceinte doivent déterminer ce compromis.

Ne regroupez pas tous les besoins en débit d’air en un seul chiffre inexpliqué. Au minimum, distinguez les éléments suivants :

• Débit d’air de refroidissement du radiateur et direction de refoulement ;
• Besoin en air de combustion du moteur ;
• Exigences de refroidissement de l’alternateur et du compartiment de commande ;
• Chaleur dégagée à l’intérieur du conteneur par les surfaces du moteur, les tuyauteries d’échappement et les auxiliaires ;
• Toute ventilation dédiée requise pour une rampe de vannes de gaz ou un local électrique.

L’air de combustion est particulièrement facile à négliger. Le moteur doit recevoir de l’air propre à une température et une pression d’admission acceptables. Prélever l’air de combustion dans la partie la plus chaude du conteneur peut réduire la puissance disponible et dégrader les marges de fonctionnement. Dans les sites pétroliers ou industriels poussiéreux, la filtration ajoute également des pertes de pression au fil du temps, et pas seulement lorsque les filtres sont neufs.

Concevez le parcours de l’air avant de choisir les persiennes

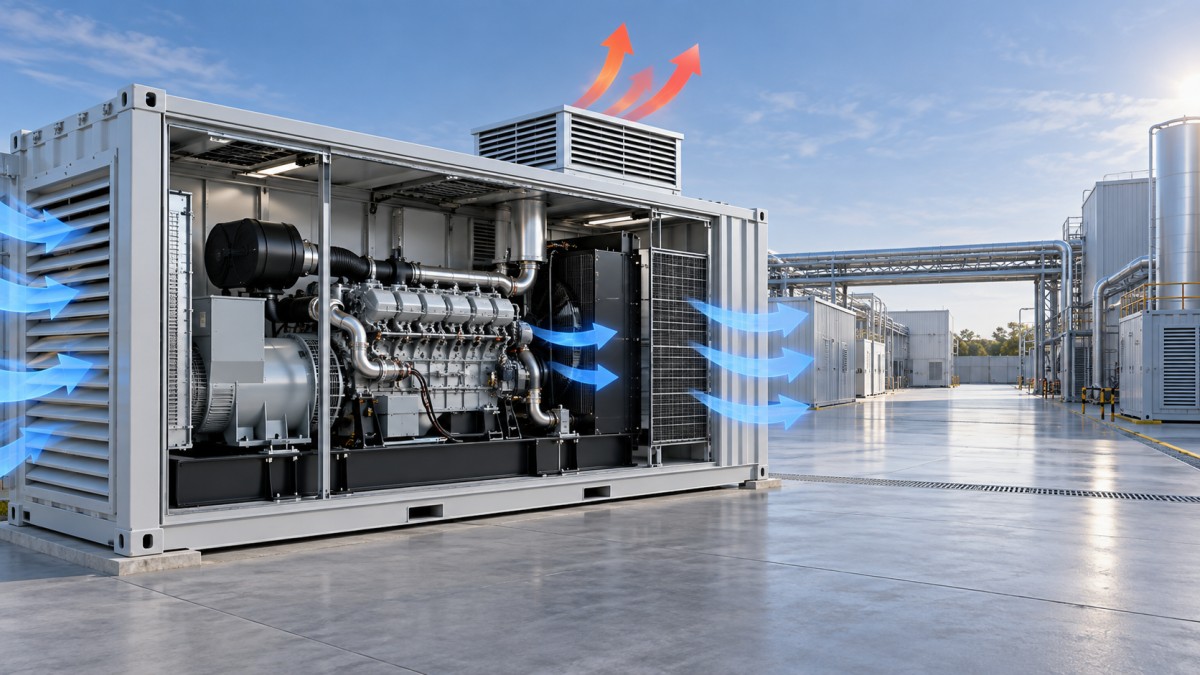

Un parcours d’air fonctionnel est généralement simple : l’air extérieur plus frais entre par des persiennes d’admission protégées, passe sur le moteur et les équipements auxiliaires, puis sort par le radiateur ou des ouvertures d’évacuation dédiées. En pratique, le parcours se complique lorsque les ouvertures d’admission et de refoulement sont trop proches, que l’air doit contourner des cloisons ou que les chicanes acoustiques consomment plus de surface libre que prévu.

Le plus grand risque d’implantation est la recirculation d’air chaud. Si l’air refoulé par le radiateur est réaspiré à l’admission, le groupe électrogène fonctionne effectivement à une température ambiante plus élevée que celle indiquée par la station météorologique. Ce problème est fréquent lorsque les conteneurs sont placés près de murs, sous des auvents, dans des cours techniques étroites ou dans des centrales comportant plusieurs unités. Une installation visuellement soignée peut néanmoins présenter un mauvais comportement thermique si le panache d’air refoulé n’a aucun espace pour s’échapper.

Lors de l’examen, analysez le parcours de l’air à l’extérieur du conteneur aussi attentivement que celui à l’intérieur. Tenez compte des vents dominants, des conteneurs adjacents, des murs d’acrotère, des tranchées de câbles et des débords de toiture. Lorsque plusieurs groupes électrogènes fonctionnent en parallèle, le refoulement chaud d’une unité ne doit pas devenir l’air d’admission d’une autre. Une analyse CFD du site peut être justifiée pour les configurations denses, mais même sans celle-ci, des plans à l’échelle et une logique claire de séparation peuvent révéler des risques évidents de recirculation.

Les persiennes doivent être sélectionnées selon leur surface libre effective et leurs performances en matière de pertes de pression, et non selon leurs dimensions d’ouverture nominales. Les grilles anti-oiseaux, capots pare-intempéries, écrans anti-poussière, pièges à sable, silencieux et registres réduisent tous la surface libre. Une persienne qui paraît généreuse de l’extérieur peut devenir restrictive après l’ajout de ces accessoires. Une vitesse d’admission élevée augmente également le bruit, la perte de pression et le risque que la pluie ou la poussière pénètre plus profondément dans l’enceinte.

La pression statique est généralement le facteur décisif

Le point de fonctionnement du ventilateur doit être vérifié avec la résistance de l’ensemble du système, et non en débit d’air libre. Le bilan des résistances doit inclure les persiennes d’admission, les grilles anti-insectes, les filtres, les séparateurs acoustiques, les coudes, la résistance du faisceau du radiateur, les persiennes de refoulement, les conduits et toute marge prévue pour l’encrassement futur. Les pertes de pression augmentent fortement à mesure que la vitesse de l’air augmente ; ainsi, une légère réduction de la surface d’ouverture peut avoir un effet étonnamment important sur le débit réellement fourni.

Cela est particulièrement important lorsque le conteneur utilise un ventilateur de radiateur entraîné par le moteur. Ces ventilateurs ont une capacité définie et peuvent ne pas tolérer une conception d’enceinte présentant une restriction excessive. L’ajout tardif d’un silencieux ou d’une persienne pare-intempéries dans le projet peut déplacer suffisamment le point de fonctionnement pour altérer le refroidissement. Si des ventilateurs d’extraction à entraînement électrique sont utilisés, leurs commandes, la philosophie de redondance, l’alimentation électrique, l’alarme de défaillance et leur comportement lors d’un arrêt d’urgence doivent également être définis dès le début.

Un examen pratique exige un calcul des pertes de pression et le compare à la courbe du ventilateur du radiateur ou à celle du ventilateur de ventilation. Il doit également identifier la condition évaluée : filtres propres, filtres encrassés, charge nominale, température ambiante maximale du site et position de registre la plus restrictive. Un calcul sans hypothèses explicites ne constitue pas une base d’acceptation fiable.

Tenez compte de la température ambiante, de l’altitude et des modes de fonctionnement saisonniers

Une température ambiante élevée réduit la marge de refroidissement. Une altitude élevée modifie davantage la densité de l’air et peut affecter à la fois le transfert de chaleur et les performances du moteur. Ces conditions doivent être traitées à l’aide de la documentation de déclassement pour le site fournie par le fournisseur du moteur et du radiateur, plutôt qu’avec des facteurs de correction génériques copiés d’un projet non lié.

Les climats froids présentent un défi différent. Un conteneur conçu uniquement pour la ventilation par temps chaud peut trop refroidir le moteur à faible charge, favoriser la condensation ou rendre difficile le maintien d’une température interne stable. Des registres motorisés, volets de radiateur, ventilateurs à vitesse variable, commandes thermostatiques et chauffages d’enceinte peuvent être envisagés selon le régime d’exploitation. Le point important est la coordination : les commandes de ventilation ne doivent pas entrer en conflit avec les commandes de refroidissement du moteur.

Pour les projets de production d’électricité au gaz à charge variable, examinez la condition à faible charge ainsi qu’à pleine charge. Un conteneur peut être acceptable à la puissance nominale, mais devenir inconfortable pour les commandes électroniques durant de longues périodes de charge partielle si les parcours d’air ou les consignes de commande sont mal organisés.

La sécurité, la détection de gaz et la maintenabilité nécessitent leur propre examen

Le gaz naturel est plus léger que l’air dans des conditions normales ; par conséquent, toute évaluation crédible des fuites doit tenir compte des zones où le gaz pourrait migrer et s’accumuler dans le conteneur ou l’espace sous toiture. Les ouvertures de ventilation, les détecteurs de gaz, la logique d’arrêt d’urgence, le choix des équipements électriques et les exigences locales relatives aux zones dangereuses doivent être examinés comme un seul système. Les exigences exactes dépendent de la juridiction du projet, des codes applicables et de la configuration du système de gaz ; elles ne doivent pas être supposées à partir d’un plan de conteneur standard.

L’accès pour la maintenance affecte également les performances de ventilation à long terme. Les filtres qui ne peuvent pas être remplacés facilement tendent à rester en service trop longtemps. Les grilles s’obstruent, les persiennes accumulent des débris et les matériaux acoustiques peuvent se détériorer dans des environnements difficiles. Prévoyez des points d’inspection accessibles et spécifiez les éléments que les opérateurs doivent vérifier : pression différentielle lorsqu’elle est installée, état des ventilateurs, mouvement des registres, tendances de température de l’enceinte et signes visibles de recirculation de l’air de refoulement.

Pour les projets qui standardisent plusieurs puissances, les comparaisons avec ungroupe électrogène au gaz naturel de 250 kW peuvent être utiles, mais les détails de ventilation ne doivent pas être simplement mis à l’échelle selon la puissance du groupe électrogène. Les dimensions du conteneur, le choix du radiateur, les objectifs acoustiques et la configuration du moteur peuvent modifier considérablement le système d’écoulement d’air.

Ce qu’il faut demander avant d’approuver la conception du conteneur

Un dossier technique complet pour un groupe électrogène à gaz conteneurisé de 300 kW doit inclure le plan de ventilation, les flèches indiquant la direction de l’air, les surfaces libres des persiennes, les courbes du radiateur et des ventilateurs, l’estimation des pertes de pression du système, la condition ambiante de conception, les températures internes admissibles et la philosophie de commande des ventilateurs ou des registres. Il doit également indiquer les dégagements extérieurs nécessaires pour prévenir la recirculation.

Le travail d’AMICO dans les domaines de la commande de production d’électricité au gaz, des équipements de groupes électrogènes, des services pétroliers et de l’énergie distribuée illustre l’importance de cette coordination : la ventilation n’est pas un détail mécanique isolé. Elle est liée aux performances du moteur, aux commandes de puissance, au traitement acoustique, à la construction du site et aux pratiques d’exploitation. Un conteneur correctement ventilé sur le plan doit rester exploitable après l’encrassement des filtres, les changements météorologiques et le fonctionnement du groupe électrogène selon des cycles de service réels.

Avant l’autorisation de fabrication, confirmez un dernier point : le calcul du débit d’air doit correspondre à la configuration réelle du conteneur, et non à une implantation antérieure comportant moins de chicanes, des conduits plus courts ou des ouvertures plus grandes. Cette seule vérification permet d’éviter une grande part des problèmes de surchauffe évitables après la mise en service.
