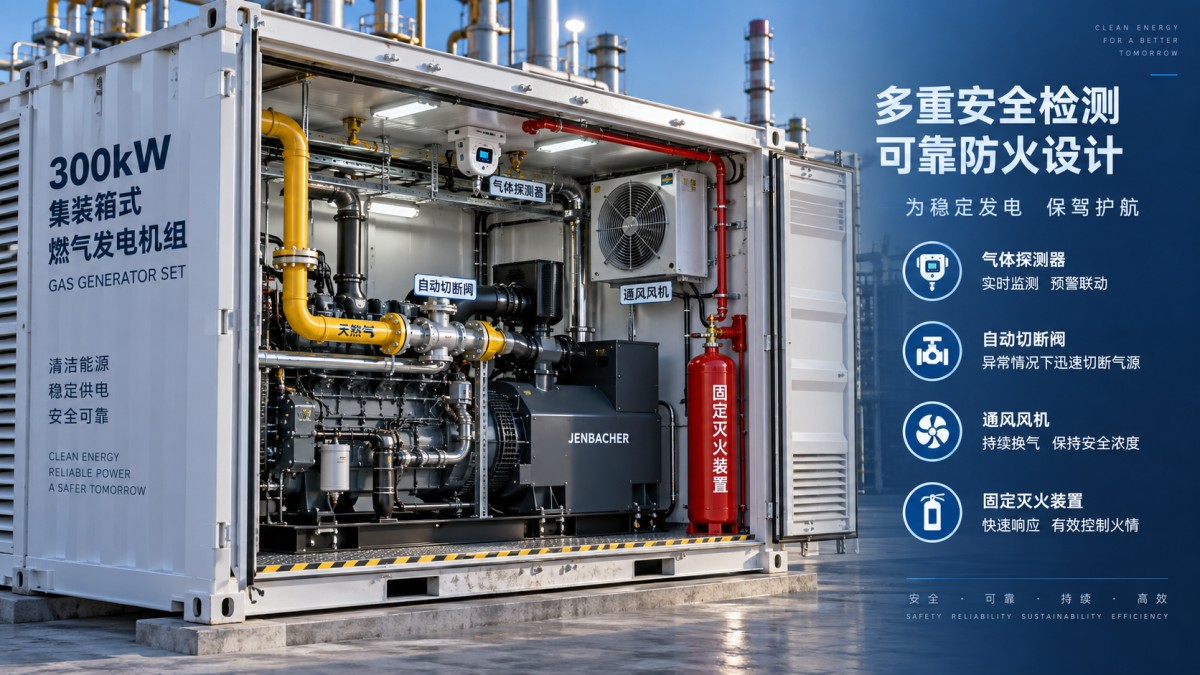

Contrôles de sécurité incendie pour un groupe électrogène à gaz conteneurisé de 300 kW

Un groupe électrogène à gaz conteneurisé de 300 kW ne doit pas être considéré comme une unité diesel conventionnelle placée dans une enceinte étanche aux intempéries. Ses principaux risques d’incendie résultent de l’interaction entre le gaz combustible, les sources d’inflammation, les surfaces chaudes, la ventilation forcée, les équipements électriques et le volume clos lui-même. Une inspection de sécurité incendie n’est donc efficace que lorsqu’elle vérifie le fonctionnement conjoint de ces systèmes, et non lorsqu’elle se limite à confirmer la présence d’extincteurs et la lisibilité des étiquettes d’avertissement.

Pour ungroupe électrogène à gaz conteneurisé de 300 kW, la conclusion de sécurité la plus importante est simple : le confinement du gaz, la ventilation, la détection, l’isolement automatique et l’arrêt d’urgence doivent fonctionner comme une seule chaîne de protection. La défaillance d’un seul maillon peut laisser un mélange gaz-air inflammable à l’intérieur du conteneur, même lorsque le moteur, l’alternateur et le système de commande semblent fonctionner normalement.

Commencez par la limite du circuit de gaz, et non par le moteur

La première priorité d’inspection est l’ensemble du circuit de gaz, depuis le raccordement au site jusqu’au train de gaz du moteur. Cela comprend la vanne d’isolement manuelle en amont, l’équipement de régulation de pression, les raccords flexibles lorsqu’ils sont installés, les filtres, les électrovannes d’arrêt, les raccords de tuyauterie et les composants d’admission de gaz côté moteur. L’inspection doit confirmer à la fois l’intégrité mécanique et le bon fonctionnement en mode de sécurité.

Les dommages visibles, la corrosion, les raccords desserrés, les tuyauteries non soutenues, les flexibles dégradés et les preuves de modifications non autorisées nécessitent une attention immédiate. Une vigilance particulière est requise autour des raccords filetés, des corps de vanne, des prises de pression et des transitions entre les tuyauteries rigides et les composants montés sur le moteur, car les vibrations peuvent affecter progressivement ces zones.

Un contrôle de détection des fuites doit être effectué à l’aide d’une méthode compatible avec le système de gaz et les procédures du site. Les essais de fuite à flamme nue ne sont jamais acceptables. L’objectif n’est pas seulement d’identifier une fuite active lors d’une inspection statique ; il s’agit également d’établir si le train de gaz maintient correctement la pression après isolement et si les vannes automatiques se ferment complètement lorsque leur signal de commande est supprimé.

La logique d’arrêt mérite un examen plus approfondi que l’état physique de la vanne. En cas d’alarme de détection de gaz, de commande d’arrêt d’urgence, de signal incendie, de perte d’alimentation de commande ou d’arrêt du moteur, les vannes de combustible requises doivent passer dans leur état de sécurité désigné. La séquence exacte doit correspondre à la description de commande approuvée et aux exigences locales de sécurité incendie. Une vanne qui semble fermée mais n’assure pas un isolement efficace constitue un défaut caché aux conséquences graves.

La ventilation est une fonction de maîtrise des incendies

La ventilation du conteneur est souvent examinée comme une question de refroidissement du moteur, mais elle constitue également un moyen de maîtrise des atmosphères dangereuses. L’admission d’air frais, les ouvertures de refoulement, les ventilateurs, les registres, les persiennes et les circuits d’air doivent être inspectés en tant que système. Des grilles d’admission obstruées, des pales de ventilateur endommagées, des registres bloqués, une accumulation excessive de poussière ou des conduits modifiés peuvent réduire la circulation de l’air et permettre au gaz de s’accumuler dans des poches à l’intérieur de l’enceinte.

L’inspection doit établir que la ventilation démarre au point prévu dans la séquence de fonctionnement et demeure disponible dans les conditions de fonctionnement définies par la conception du groupe électrogène. Lorsque l’enceinte utilise une purge avant démarrage, la séquence de purge, le dispositif de confirmation du débit d’air et l’autorisation de démarrage doivent être testés conformément à la procédure du fabricant. Une simple temporisation de purge ne constitue pas une preuve suffisante de sécurité s’il n’existe aucune indication fiable que le circuit de ventilation est réellement ouvert et que l’air circule.

Le comportement du gaz est important pour choisir l’emplacement des détecteurs et interpréter les relevés. Le gaz naturel riche en méthane est plus léger que l’air et peut s’accumuler en hauteur, sous la structure du toit ou dans des espaces supérieurs mal ventilés. Les systèmes liés au GPL se comportent différemment, car les vapeurs libérées peuvent s’accumuler aux niveaux inférieurs. Les spécifications du combustible et la géométrie interne de l’enceinte doivent donc déterminer le positionnement des détecteurs, plutôt qu’une configuration générique copiée d’une autre installation.

La détection de gaz doit déclencher une réponse éprouvée

Un détecteur ne constitue pas une protection complète s’il n’est pas étalonné, correctement positionné, alimenté et relié à des actions définies. Le registre d’inspection doit indiquer le type de détecteur, le gaz ou la méthode d’étalonnage, les seuils de réglage, la date d’étalonnage, le résultat de l’essai fonctionnel et les sorties déclenchées à chaque niveau d’alarme.

Les actions de protection typiques peuvent inclure une alarme sonore et visuelle locale, l’arrêt du moteur, la fermeture des vannes d’arrêt du gaz, le fonctionnement de la ventilation, la transmission d’une alarme à distance et l’interdiction de redémarrage tant que les conditions de réarmement ne sont pas satisfaites. La réponse requise dépend du site et de la conception ; elle ne doit pas être déduite de l’étiquette d’affichage du détecteur.

Les essais fonctionnels ont plus de valeur que l’observation d’un voyant d’état normal. L’essai doit vérifier l’ensemble de la chaîne : réponse du détecteur, entrée du contrôleur, signalisation d’alarme, isolement du combustible, arrêt du moteur lorsque nécessaire et indication à distance si elle est connectée. Toute dérivation, entrée inhibée, déclenchement neutralisé ou signal distant déconnecté doit être documenté et contrôlé. Les dérivations temporaires sont particulièrement risquées pendant la maintenance, car elles peuvent rester actives après la fin des travaux.

Maîtrisez les sources d’inflammation à l’intérieur du conteneur

Le système d’échappement du moteur est une surface chaude évidente, mais ce n’est pas la seule source d’inflammation. Les bornes électriques, les systèmes de batterie, les composants de l’alternateur, les chauffages de carter, les chargeurs, les relais, l’isolation endommagée des câbles et les chemins de décharge électrostatique peuvent tous devenir pertinents en présence de gaz combustible. Les contrôles incendie doivent donc combiner une inspection mécanique et électrique.

Vérifiez que l’isolation et les protections d’échappement sont solidement fixées, intactes et exemptes de contamination. L’huile, la poussière, les débris d’isolant ou les matériaux combustibles reposant sur ou à proximité des composants d’échappement peuvent s’enflammer indépendamment d’une fuite de gaz. Contrôlez les sections flexibles d’échappement, les colliers, la protection thermique, les traversées de toit et l’état de tout calorifugeage d’échappement. Des dommages thermiques sur le câblage voisin, une décoloration de la peinture ou un historique d’alarmes récurrentes peuvent indiquer un problème sous-jacent d’installation ou de circulation d’air.

Les coffrets électriques doivent rester fermés, correctement étanches pour l’environnement prévu et exempts d’humidité, de condensation, d’accumulation de poussière ou de conducteurs desserrés. Les entrées de câble doivent être protégées contre l’abrasion et ne doivent pas compromettre les barrières du conteneur contre les intempéries ou le feu. Les compartiments de batterie nécessitent une attention particulière : des bornes desserrées, un maintien insuffisant, une isolation endommagée et des défauts de charge peuvent créer des risques d’arc électrique ou de surchauffe.

Les liaisons équipotentielles et la mise à la terre doivent être vérifiées par rapport à la conception électrique du projet. Un système de mise à la terre approprié ne prévient pas tous les scénarios d’incendie, mais il favorise l’élimination des défauts et réduit les risques associés aux parties conductrices exposées et aux défauts électriques. Les dispositions de mise à la terre du neutre du groupe électrogène doivent également être compatibles avec le système de distribution global ; des modifications arbitraires sur site peuvent entraîner des défaillances de protection.

Les équipements d’extinction doivent correspondre au risque de l’enceinte

Le dispositif de protection incendie du conteneur doit être inspecté par rapport à la conception de projet approuvée et au code local applicable. Les extincteurs portatifs ne sont utiles pour les incendies naissants que lorsque l’accès reste sûr. Ils ne remplacent pas la détection fixe, l’arrêt, le contrôle de la ventilation ou l’extinction automatique lorsque ces mesures sont exigées par la conception de l’installation.

Lorsqu’un système fixe d’extinction est installé, inspectez l’état des bouteilles, la quantité d’agent ou l’indication de pression, les circuits de déclenchement, les postes de déclenchement manuel, les buses de diffusion, la tuyauterie, les dispositifs d’avertissement et l’état d’indisponibilité du système. Les buses ne doivent pas être recouvertes de peinture, obstruées, réorientées ou bloquées par des câbles et équipements installés ultérieurement. Un système d’extinction peut être techniquement intact mais inefficace si les ouvertures de l’enceinte, les registres de ventilation ou les actions d’isolement du combustible ne fonctionnent pas selon la séquence requise.

Les portes coupe-feu, les portes pour le personnel, les traversées de câbles et les ouvertures de service sont également importants. Les pénétrations ouvertes peuvent permettre la propagation de fumée ou de flammes et réduire l’efficacité de certains systèmes d’extinction par noyage total. Les joints de porte, ferme-portes, loquets, dispositifs d’évacuation d’urgence et accès aux sorties doivent être examinés dans le cadre de la même inspection, et non comme des détails distincts de travaux de génie civil.

Les essais d’arrêt d’urgence doivent distinguer un arrêt sûr d’un arrêt dangereux

Un dispositif d’arrêt d’urgence qui arrête le moteur mais laisse le circuit de combustible sous tension ou ne transmet pas l’alarme ne constitue pas un résultat adéquat. Chaque point d’arrêt d’urgence doit être testé quant à son accessibilité, son identification, son état physique, sa réponse de commande et son processus de remise en service. L’essai doit confirmer si la commande d’arrêt ferme les vannes de combustible, arrête l’allumage et l’admission de combustible, ouvre ou déclenche la sortie du groupe électrogène comme prévu, active les alarmes et empêche tout redémarrage involontaire.

La condition de redémarrage est tout aussi importante. Après un arrêt d’urgence ou une alarme gaz, le groupe doit exiger une investigation délibérée et un réarmement conforme à la philosophie de commande. Un redémarrage automatique sans confirmation que la condition dangereuse a été éliminée peut réintroduire une source d’inflammation dans une enceinte dangereuse.

Pour les installations alimentant des charges essentielles, la logique d’arrêt doit être coordonnée avec la stratégie de continuité d’alimentation du site. NFPA 37 traite des moteurs fixes à combustion et des installations associées, tandis que NFPA 110 peut être pertinente lorsque le groupe électrogène fait partie d’un système d’alimentation d’urgence ou de secours. NFPA 72 peut s’appliquer aux interfaces d’alarme incendie, et NFPA 10 régit les extincteurs portatifs. Ces références ne remplacent pas les exigences locales relatives aux bâtiments, aux incendies, à l’électricité, aux installations de gaz et aux autorités compétentes. La juridiction applicable et la documentation de projet approuvée restent déterminantes.

Utilisez les registres d’inspection pour identifier les défauts récurrents

Un registre utile de sécurité incendie ne se limite pas à indiquer « conforme » ou « non conforme ». Il identifie le repère de l’équipement, la méthode d’inspection, la condition d’essai, le résultat d’alarme ou de déclenchement, la description du défaut, le responsable de l’action corrective, la date d’achèvement et toute mesure compensatoire utilisée tant que le défaut reste ouvert. Les défauts répétés, tels que les alarmes de faible débit d’air, la dérive des détecteurs, les raccords fuyants, les déclenchements intempestifs ou les surchauffes récurrentes de l’échappement, doivent être examinés comme des tendances plutôt que clôturés comme des événements isolés.

Les intervalles d’inspection doivent suivre les instructions du fabricant, les exigences du système incendie installé, le régime d’exploitation, la qualité du combustible, les conditions du site et les obligations légales. Une installation poussiéreuse, isolée et soumise à de fortes vibrations nécessite un rythme de maintenance différent de celui d’une unité de secours propre installée en intérieur. Le contrôle essentiel n’est pas un intervalle universel, mais la preuve documentée que chaque fonction de sécurité a été examinée et testée à une fréquence justifiée par le risque.

Cette même rigueur devient plus importante à mesure que la capacité de production au gaz est regroupée. Par exemple, une configuration multi-unités telle qu’uneconfiguration de groupes électrogènes au gaz naturel de 1000 kW introduit des questions supplémentaires concernant les collecteurs de gaz communs, les effets de ventilation partagée, la logique d’arrêt coordonnée et la séparation des zones incendie. La capacité ne modifie pas les principes de sécurité fondamentaux ; elle accroît l’importance de la vérification des interfaces entre les unités.

Un groupe électrogène conteneurisé n’est sûr contre l’incendie que lorsque ses systèmes de protection restent fonctionnels dans des conditions de défaut réalistes. Le résultat d’inspection le plus défendable n’est donc pas « équipement présent », mais une preuve documentée que la détection de gaz, la ventilation, l’isolement du combustible, la protection électrique, les interfaces d’extinction et l’arrêt d’urgence agissent conjointement avant qu’un rejet ne devienne un incendie ou une explosion.
