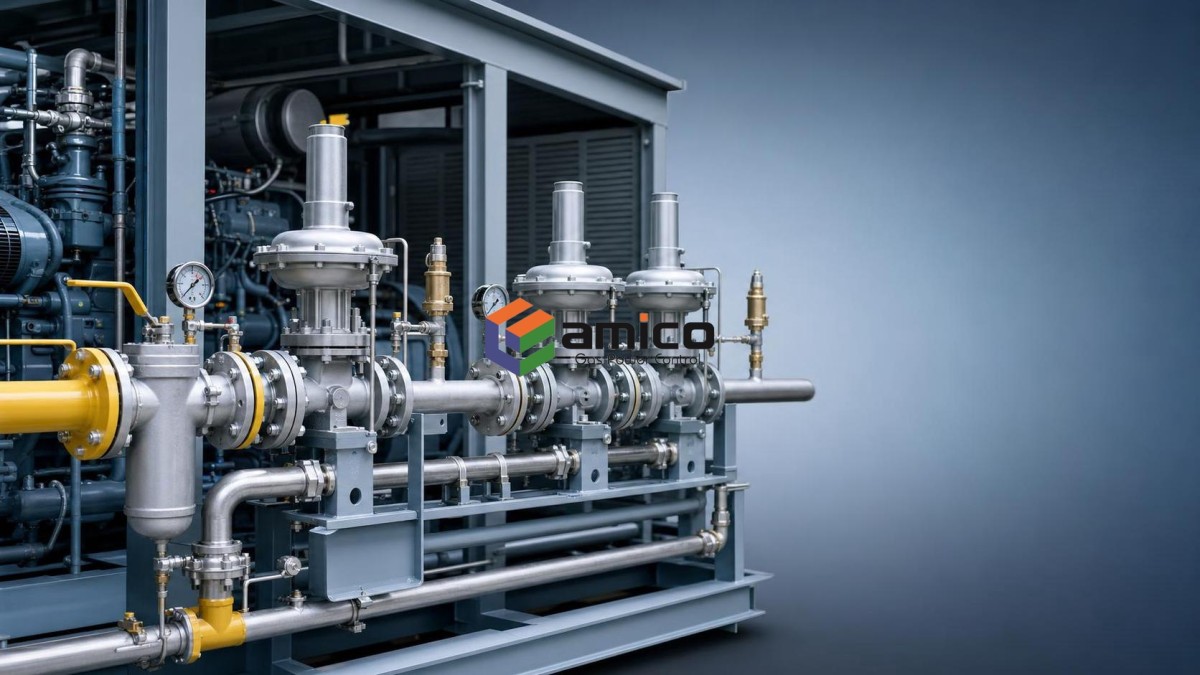

Régulateur de pression à un ou deux étages pour le gaz combustible des groupes électrogènes

Ce que le choix change réellement dans un circuit de gaz pour générateur

Dans les systèmes de gaz combustible des générateurs, la question n’est pas de savoir si un régulateur de pression réduit la pression. Cette fonction est évidente. Le véritable enjeu du choix réside dans l’amplitude des variations de pression d’entrée que le régulateur doit absorber, dans la stabilité de la demande en aval du moteur et dans le niveau de précision de pression requis par le projet lors des changements de charge, des variations ambiantes et des fluctuations de l’alimentation en amont. C’est à ce niveau que les conceptions à un étage et à deux étages cessent d’être interchangeables.

Un régulateur de pression à un étage réduit la pression du gaz, de la pression d’entrée à la pression de sortie requise, en une seule étape. Une configuration à deux étages répartit cette réduction en deux étapes contrôlées, soit dans un seul corps intégré, soit au moyen de deux régulateurs montés en série. Sur le papier, les deux solutions peuvent fournir la même valeur nominale en sortie. En fonctionnement, elles se comportent différemment lorsque la pression d’entrée varie, lorsque la charge du générateur augmente rapidement ou lorsque la source de gaz disponible est moins constante que ne le supposait la conception initiale.

Pour les projets de production d’électricité, cette différence est importante, car les moteurs à gaz réagissent mal à des conditions d’alimentation instables. Une pression qui s’écarte trop de la plage requise par le moteur peut affecter la régulation du rapport air-carburant, la stabilité de la combustion, le réglage des émissions et, dans certains cas, la fiabilité du démarrage ou la fréquence des déclenchements. Les équipes de projet s’en aperçoivent généralement tardivement, après des retards de mise en service ou des arrêts intempestifs répétés, lorsque le régulateur a déjà été considéré comme un accessoire secondaire.

Quand le fonctionnement à un étage est efficace et quand il commence à atteindre ses limites

Un régulateur à un étage constitue souvent un choix pertinent lorsque la pression d’entrée du gaz est déjà relativement proche de la plage de fonctionnement cible et varie peu dans le temps. Cela peut être le cas dans les systèmes compacts de petite taille, sur les sites alimentés par un réseau stable ou dans les applications où le groupe électrogène présente une tolérance suffisante et où la stratégie de commande n’est pas particulièrement sensible. L’intérêt est simple : moins de composants, une tuyauterie plus simple, une maintenance facilitée et généralement un coût initial inférieur.

La limite apparaît lorsqu’un seul régulateur doit gérer une forte réduction de pression tout en maintenant une pression de sortie stable face à une demande de débit variable. Dans ces conditions, le droop devient plus marqué. Les caractéristiques de fermeture sont également importantes. Si le moteur réduit soudainement sa demande de carburant, la pression en aval peut dépasser sa valeur cible avant que le régulateur ne se stabilise. Certains systèmes peuvent le tolérer. D’autres non, notamment les moteurs à combustion pauvre ou les installations où la qualité et la pression du gaz varient toutes deux.

Il s’agit de l’une des erreurs courantes lors de la sélection d’un projet : choisir uniquement en fonction du diamètre de la conduite ou du débit indiqué sur la plaque signalétique. Un régulateur peut sembler correctement dimensionné en termes de capacité maximale et néanmoins fonctionner de manière insuffisante parce que sa plage de régulation de pression est trop large pour le profil de fonctionnement réel du générateur.

Pourquoi le fonctionnement à deux étages est souvent choisi pour les applications exigeantes des générateurs

La régulation de pression à deux étages est généralement privilégiée lorsque la pression en amont est élevée, variable, ou les deux. En répartissant la réduction, le premier étage gère la perturbation la plus importante et le second affine la pression de sortie fournie au moteur. Il en résulte généralement une meilleure stabilité de régulation, une moindre sensibilité aux variations du côté alimentation et une réponse plus régulière lors du démarrage et des transitions de charge.

Cela ne signifie pas que la solution à deux étages est automatiquement « meilleure » pour tous les projets. Elle offre une marge de régulation supplémentaire lorsque les conditions le justifient. Si un site reçoit du gaz provenant d’une source soumise à des variations saisonnières de pression, à un comportement variable du réseau ou à des conditions intermittentes sur le site de production, le second étage protège souvent le moteur de ces variations plus efficacement qu’un régulateur unique. Pour les fournisseurs d’équipements énergétiques intégrés et les équipes de service sur site, il s’agit d’un enjeu pratique de conception et non d’une question théorique : une alimentation en gaz instable se manifeste généralement par des symptômes de fonctionnement répétés ailleurs dans l’ensemble.

Dans les systèmes de cogénération, les arguments en faveur d’une régulation plus précise peuvent être encore plus convaincants. Ces unités sont généralement choisies pour leur grande disponibilité et la stabilité de leur récupération thermique ; de petites perturbations du côté du combustible peuvent donc avoir un impact opérationnel plus large. Dans les applications commerciales et industrielles utilisant des générateurs CHP au gaz naturel de 18 à 150 kW, le choix du régulateur est lié non seulement aux performances du moteur, mais aussi à la capacité de l’installation à fournir de manière constante une puissance électrique et une production thermique utiles.

Une approche pratique de la sélection

Pour les chefs de projet, la manière la plus claire d’évaluer le type de régulateur consiste à poser dès le début une courte série de questions d’ingénierie :

• Quelle est l’étendue réelle de la plage de pression d’entrée, et pas seulement la pression d’alimentation nominale ?
• Quelle tolérance de pression de sortie le système d’alimentation en carburant du moteur exige-t-il au démarrage, à pleine charge et lors des variations transitoires de charge ?
• Quelle perte de pression se produit-elle au niveau des filtres, des vannes d’arrêt et des dispositifs de sécurité à mesure qu’ils vieillissent ou s’encrassent ?
• La composition du gaz est-elle stable ou les variations de pouvoir calorifique et de densité affecteront-elles le comportement du débit ?
• Quelle est la conséquence d’un écart de pression : une légère dérive du réglage, une perte de puissance ou le déclenchement du générateur ?

Une fois ces questions résolues, le type de régulateur devient généralement plus évident. Si le système présente de faibles variations de pression, des exigences de régulation modérées et un accès simple pour la maintenance, une solution à un étage peut être suffisante. Si le projet est soumis à des conditions de gaz incertaines, à des exigences plus strictes du moteur ou à un coût d’arrêt plus élevé, une solution à deux étages justifie souvent sa complexité supplémentaire.

Les éléments à ne pas négliger lors du processus d’examen

Le choix du régulateur ne doit pas être dissocié du reste du circuit de gaz. Le dimensionnement des filtres, la protection par vanne de sécurité à fermeture rapide ou contre la surpression, le coefficient de débit Cv des vannes, la configuration de la ligne de détection de pression et la logique de commande en aval influencent tous les performances réelles. Même un régulateur de pression bien choisi peut donner des résultats décevants si l’installation introduit une perte de pression inutile ou une instabilité du signal.

Un autre point souvent négligé est la plage de variation du débit. Les générateurs fonctionnent rarement à une charge fixe toute la journée. Si le régulateur se comporte correctement au débit nominal, mais devient instable lorsque la demande est faible, les opérateurs peuvent rencontrer des difficultés en fonctionnement à charge partielle ou lors des événements de synchronisation. C’est pourquoi les équipes expérimentées examinent le comportement aux débits minimal et maximal au lieu de se fier uniquement à la capacité annoncée.

Chez AMICO, où se rejoignent les technologies de commande de l’énergie au gaz, la fabrication de générateurs et les services pétroliers sur site, cette vision globale du système est particulièrement pertinente. Une entreprise qui fabrique des moteurs à gaz et des équipements de production d’électricité tout en étant confrontée aux conditions du gaz sur site constate généralement la même réalité : les équipements de commande du combustible doivent être sélectionnés en fonction de la plage de fonctionnement réelle, et non d’un point de conception simplifié.

La décision que prennent finalement la plupart des équipes

Si le projet est relativement petit, si la source de gaz est stable et si la tolérance de pression du fabricant du moteur est suffisamment large, un régulateur de pression à un étage peut constituer une solution simple et économique. Si le projet impose des exigences de fiabilité plus strictes, des fluctuations en amont plus importantes ou une utilisation en cogénération où la stabilité de la production est essentielle jour après jour, une régulation à deux étages est souvent le choix le plus défendable.

La règle utile n’est pas « acheter l’option la plus complexe ». Elle consiste à « adapter l’architecture du régulateur à la volatilité de la source de gaz et à la sensibilité du générateur ». Les équipes qui appliquent ce principe suffisamment tôt évitent généralement d’en tirer la version coûteuse de la leçon lors de la mise en service. Pour les ensembles énergétiques distribués tels que les générateurs CHP au gaz naturel de 18 à 150 kW, cette discipline est généralement bénéfique grâce à un démarrage plus fluide, un fonctionnement plus stable et une réduction des cycles de dépannage évitables du côté du combustible.
