Principales conditions du site à vérifier avant l’installation de groupes électrogènes à gaz

Principales conditions du site à vérifier avant l’installation de groupes électrogènes à gaz

Avant qu’un groupe alimenté au gaz ne soit installé sur site, la véritable question n’est pas de savoir si l’équipement tient sur le plan. Il faut déterminer si l’emplacement peut garantir une qualité de combustible stable, une évacuation sûre de la chaleur, un accès prévisible pour la maintenance et une interface électrique qui ne causera pas de difficultés après la mise en service. De nombreux retards d’installation proviennent de détails qui semblent secondaires lors de la planification initiale : un rayon de braquage trop étroit pour la livraison du conteneur, un passage d’air neuf insuffisant autour de l’enceinte ou une source de gaz disponible sur le papier mais instable en pression pendant le fonctionnement réel. Pour les groupes électrogènes à gaz, ces détails déterminent généralement si le projet démarre correctement ou s’engage dans un cycle de modifications sur site.

Cela devient encore plus évident dans les projets d’énergie distribuée, les stations de soutien aux champs pétrolifères, les sites industriels et les installations d’appoint pour les réseaux isolés. L’équipement peut être similaire, mais les conditions du site ne le sont pas. Une usine disposant d’une conduite de gaz naturel fiable et d’un local électrique défini présente un ensemble de priorités. Un projet de gaz associé à une tête de puits, où la composition du gaz et la charge d’exploitation peuvent fluctuer, exige dès le départ une étude plus prudente.

L’approvisionnement en combustible : première vérification concrète du site

Les équipes de projet commencent souvent par l’implantation du génie civil et ne se demandent que plus tard si la source de gaz est réellement adaptée. Cet ordre est inversé. Une installation de groupe électrogène à gaz doit d’abord confirmer le type de gaz fourni, la stabilité de la pression, la nécessité éventuelle d’un prétraitement et la fréquence prévisible des variations de qualité. Un groupe peut tolérer des plages de fonctionnement définies lors de la conception, mais des variations répétées de la teneur en méthane, des impuretés ou de l’humidité affecteront la stabilité de la combustion, le comportement des émissions et les intervalles de maintenance.

Dans les applications utilisant du gaz naturel en réseau, le principal enjeu est généralement la continuité et l’adaptation de la pression. Dans les projets utilisant du gaz de champ pétrolifère ou du gaz associé, la dérive de la composition et la présence de contaminants peuvent constituer une préoccupation plus sérieuse. Cela modifie non seulement la stratégie de réglage du moteur, mais aussi la filtration, la conception de la ligne de gaz et la fiabilité du démarrage. Si les équipes sur site ne clarifient pas ces points suffisamment tôt, elles risquent de tenter de résoudre les problèmes de combustible par des ajustements répétés des commandes après l’installation, ce qui est inefficace et coûteux.

C’est pourquoi les équipes EPC et d’exploitation expérimentées posent généralement une question simple avant toute autre : la source de gaz est-elle suffisamment stable sur le plan opérationnel pour le cycle de fonctionnement prévu, et pas seulement disponible en théorie ?

Accès, levage et espace autour du groupe

Un site peut disposer d’une superficie suffisante tout en restant difficile à construire. Les groupes électrogènes à gaz en conteneur réduisent les travaux d’assemblage sur site, mais imposent également des exigences pratiques en matière de transport et de manutention. La largeur des routes, les limites de charge des ponts, le positionnement de la grue, la séquence de déchargement et le dégagement des portes pour les interventions ultérieures sont autant d’éléments importants. Une implantation compacte qui ne laisse aucun espace pour la circulation de l’air du côté du radiateur ou pour la maintenance autour de l’extrémité de l’alternateur peut sembler efficace sur un plan, mais elle crée généralement des problèmes d’exploitation évitables.

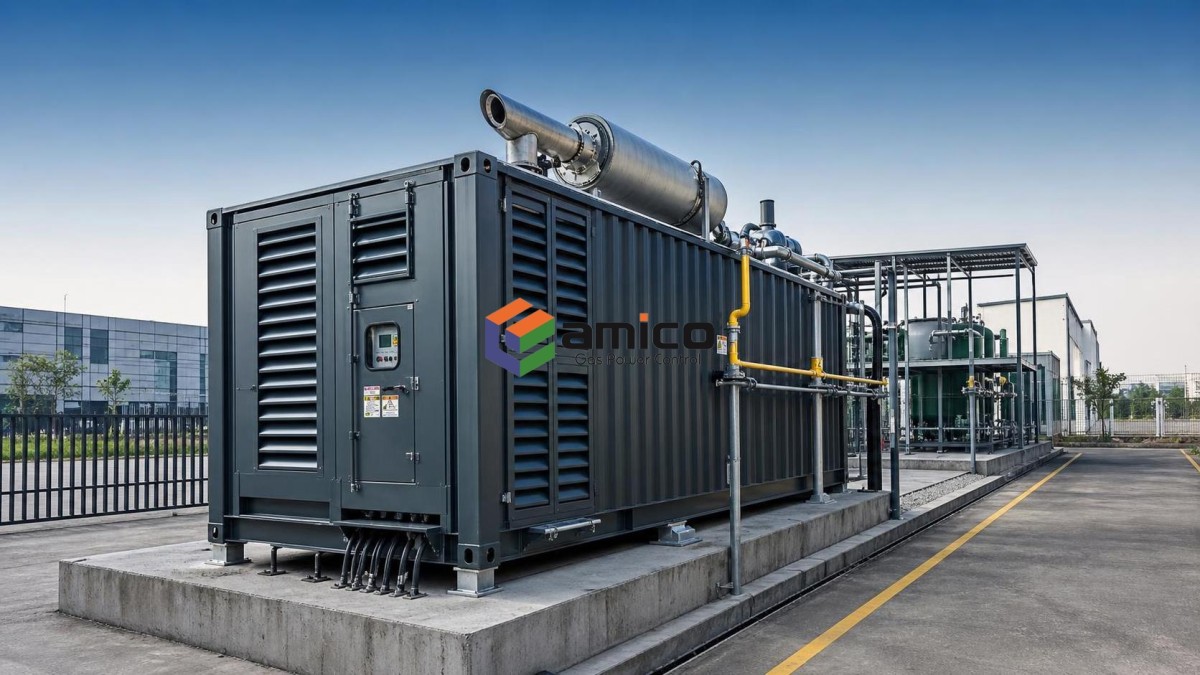

C’est dans ce contexte que les configurations en conteneur sont souvent choisies pour les projets énergétiques industriels ou isolés. Un groupe tel que groupe électrogène à gaz en conteneur de type silencieux 1200 kW peut simplifier le transport, l’intégration de l’enceinte et le traitement acoustique, mais uniquement si le site a été vérifié en ce qui concerne l’itinéraire de livraison, la capacité de levage et les dégagements nécessaires à la maintenance. Une conception de type silencieux contribue à réduire le bruit dans les emplacements sensibles, mais elle ne supprime pas la nécessité de prévoir des voies d’admission et d’évacuation d’air appropriées.

La ventilation est souvent sous-estimée jusqu’au fonctionnement en été

La gestion thermique est l’un des oublis les plus fréquents sur site. Les moteurs à gaz sont sensibles aux conditions d’admission et aux conditions ambiantes, et une mauvaise ventilation peut réduire progressivement la stabilité de la puissance, même lorsque le groupe semble fonctionner correctement sur le plan électrique. Les cours fermées, une installation contre un mur ou des structures ajoutées ultérieurement autour du groupe peuvent faire recirculer l’air chaud vers le conteneur. Cela augmente la température interne, affecte les composants de commande et peut entraîner une réduction de puissance selon les conditions du site.

Le problème ne se limite pas aux climats chauds. En altitude élevée, la faible densité de l’air modifie déjà l’efficacité du refroidissement et les conditions de combustion ; une implantation offrant une circulation d’air limite devient donc encore moins tolérante. Lorsque les conditions locales comprennent des poussières saisonnières, les exploitants doivent également tenir compte de l’encrassement des filtres et de l’accès pour leur nettoyage, au lieu de considérer uniquement le parcours nominal de ventilation.

La conception des fondations doit suivre la charge dynamique, et pas seulement le poids statique

Une dalle en béton capable de supporter le poids du groupe ne constitue pas automatiquement une fondation appropriée. Les groupes électrogènes à gaz génèrent des forces dynamiques, transmettent des vibrations et nécessitent un alignement qui peuvent affecter à la fois la durée de vie de la machine et les structures environnantes. Un sol support insuffisant, un tassement irrégulier ou un drainage inadéquat autour de la fondation peuvent se manifester plus tard par des problèmes de vibration, des contraintes sur l’accouplement ou une déformation de l’enceinte. Il ne s’agit pas toujours de défaillances spectaculaires ; elles deviennent plus souvent des problèmes chroniques de fiabilité.

Le drainage mérite d’être mentionné, car il est fréquemment négligé lors des premiers travaux de génie civil. L’accumulation d’eau à proximité des tranchées de câbles, des interfaces de tuyauterie de gaz ou du bord de la fondation peut réduire la durée de vie des composants et compliquer la maintenance. Sur les sites soumis aux pluies de mousson ou présentant un mauvais ruissellement en surface, ce point doit être étudié avant le coulage de la dalle, et non après l’arrivée du groupe.

Bruit, échappement et équipements voisins

La maîtrise du bruit ne concerne pas uniquement le respect des exigences applicables aux zones habitées. Elle influence également le confort des opérateurs, l’emplacement de la salle de commande et la possibilité pour les instruments de procédé voisins de fonctionner dans un environnement adapté. Sur les sites industriels, la difficulté consiste souvent moins à atteindre un niveau sonore absolu faible qu’à éviter la réflexion du son entre les bâtiments ou les interactions avec les opérations existantes de l’usine.

Le cheminement de l’échappement doit être examiné avec la même approche pratique. Le trajet le plus court n’est pas toujours le meilleur. Les supports structurels, la dilatation thermique, l’emplacement sûr du rejet et l’impact sur les passages ou les prises d’air adjacents doivent tous être étudiés. Un conteneur silencieux peut contribuer à réduire la nuisance acoustique externe, mais la conception de l’échappement reste une question d’ingénierie distincte.

L’interface réseau et le profil de charge déterminent la stratégie de commande

Certains projets nécessitent une alimentation de secours. D’autres prévoient un fonctionnement continu en charge de base ou un fonctionnement en parallèle avec le réseau public. Ces situations sont très différentes et le site d’installation doit être examiné en conséquence. La distance de cheminement des câbles, l’emplacement de l’appareillage de commutation, les conditions de mise à la terre, les exigences de synchronisation et les caractéristiques des variations de charge influencent tous la configuration finale.

Lorsque la charge comprend de gros démarrages de moteurs, des cycles rapides ou des équipements électroniques sensibles, l’aspect électrique doit être évalué conjointement avec les conditions mécaniques du site. C’est l’une des raisons pour lesquelles les capacités de commande intégrées sont importantes en pratique. Par exemple, la spécification AMC1200NS comprend le démarrage automatique par une touche, la mise en parallèle par une touche, la livraison par une touche et l’arrêt par une touche, ce qui est utile lorsque l’exploitation doit être simplifiée ; toutefois, cet avantage ne produit sa pleine valeur que lorsque la logique de protection du site et le plan d’interconnexion sont déjà clairement définis.

Une courte liste de contrôle sur site qui permet généralement d’éviter les reprises

Les entreprises actives dans les équipements de production d’énergie au gaz, l’ingénierie de terrain et la gestion intelligente de l’énergie constatent régulièrement le même schéma : l’équipement lui-même est rarement la principale source de problèmes. Ce sont les conditions du site mal interprétées qui le sont. Cela est particulièrement vrai pour les groupes de moyenne et grande puissance, pour lesquels l’intégration électrique, la gestion du combustible et la circulation de l’air dans l’enceinte doivent fonctionner ensemble plutôt que comme des ensembles de conception distincts.

L’expérience d’AMICO dans les technologies de commande de l’énergie au gaz et les applications énergétiques orientées terrain reflète cette réalité. En pratique, un générateur de classe 1200 kW avec une sortie stable à 50 Hz, une commande en boucle fermée à combustion pauvre et une installation en conteneur peut être bien adapté à la production d’énergie distribuée ou à l’autoproduction industrielle. Cette adéquation doit toutefois être confirmée sur site. Avant de passer commande ou de finaliser les plans de génie civil, il est utile de vérifier le comportement du combustible dans des conditions réelles de fonctionnement, et pas seulement selon les hypothèses de conception, ainsi que de déterminer si l’espace d’installation peut accueillir la machine pendant la mise en service et durant des années d’accès pour la maintenance. C’est généralement à ce stade que les meilleurs projets se distinguent des projets coûteux.
