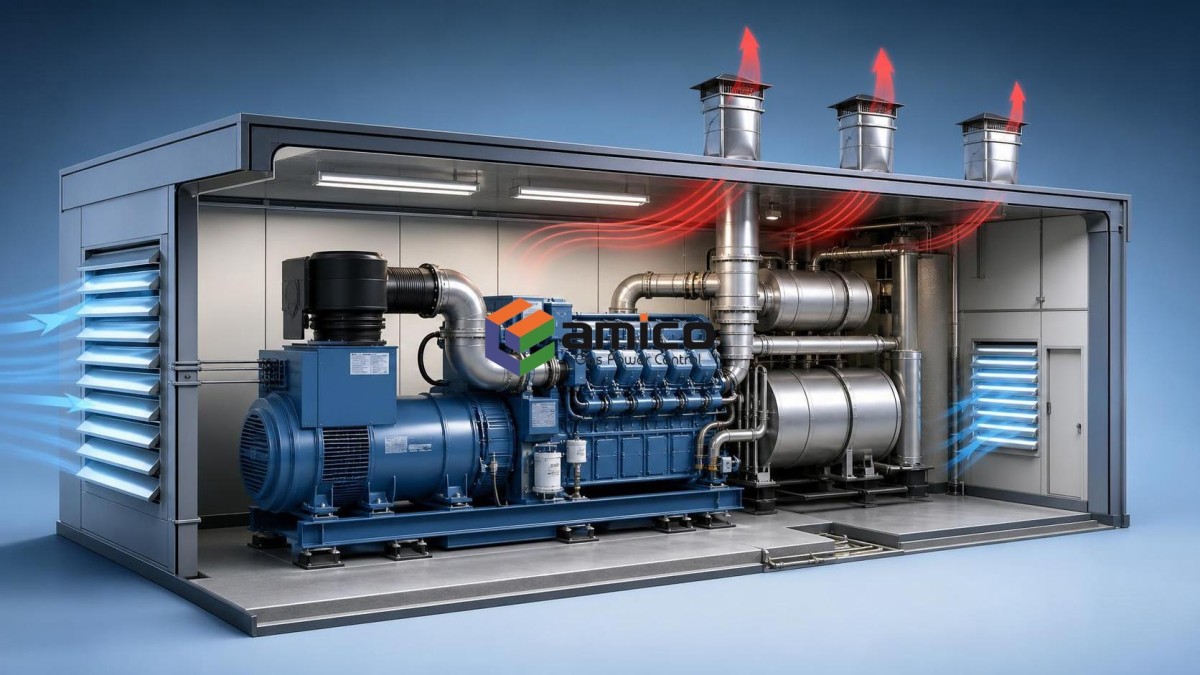

Comment le traitement des gaz d’échappement influence la conception de la ventilation d’une salle de groupes électrogènes

Comment le traitement des gaz d’échappement influence la conception de la ventilation d’une salle de groupes électrogènes

Lors de la planification d’une salle de groupes électrogènes, la difficulté commence généralement lorsque le contrôle des émissions est ajouté tardivement à la conception. Sur le papier, le traitement des gaz d’échappement se situe du côté de l’évacuation du moteur. Dans la salle, il modifie la résistance à l’écoulement de l’air, la chaleur rayonnante, l’accès pour la maintenance et parfois même l’emplacement des persiennes d’admission. C’est pourquoi le traitement des gaz d’échappement ne constitue pas seulement une question de post-traitement. Il redéfinit la stratégie de ventilation autour du groupe moteur.

La première erreur de conception consiste à considérer la ligne d’échappement comme un simple conduit destiné à évacuer les gaz hors du bâtiment. Dès que des catalyseurs d’oxydation, des silencieux, une isolation thermique ou des composants liés aux particules sont installés, le circuit d’échappement devient une source de chaleur à l’intérieur de la salle ainsi qu’un élément de perte de charge dans l’ensemble du système. Si cette charge supplémentaire est ignorée, le ventilateur de ventilation peut toujours atteindre le débit d’air nominal, tandis que la salle du groupe électrogène fonctionne à une température plus élevée que prévu, notamment autour de l’extrémité de l’alternateur, des chemins de câbles et de l’allée de maintenance.

Cette situation se manifeste différemment selon les projets. Dans une installation intérieure compacte disposant de peu d’ouvertures murales, la salle dépend souvent d’une admission d’air forcée et d’une extraction forcée. Dans ce cas, les équipements de traitement des gaz d’échappement peuvent encombrer l’espace en hauteur où l’air chaud tend à s’accumuler et à s’évacuer. Dans un bâtiment industriel plus grand avec un volume sous toiture important, le problème concerne moins la température totale de la salle que les poches de chaleur localisées près du collecteur d’échappement, des joints flexibles et du boîtier de traitement. Les deux salles peuvent être équipées de moteurs présentant la même puissance, mais le défi lié à l’agencement de la ventilation n’est pas le même.

Une question utile lors de l’examen de l’implantation est la suivante : où se situe le matériel de post-traitement par rapport au parcours de l’air de refroidissement entraîné par le moteur ? Si la ligne d’échappement traitée passe au-dessus de la zone de refoulement du radiateur ou se trouve à proximité du circuit d’admission d’air de combustion, les performances de la ventilation peuvent se dégrader même lorsque le dimensionnement des conduits semble raisonnable. La configuration de l’écoulement de l’air est plus importante que le seul catalogue du ventilateur.

La chaleur constitue généralement la contrainte cachée

Le traitement des gaz d’échappement tend à augmenter les températures de surface dans les zones auxquelles les opérateurs doivent toujours accéder pour effectuer les inspections. Même lorsqu’une isolation est prévue, les salles réelles se comportent rarement comme des schémas thermiques idéaux. Les colliers se desserrent, les enveloppes isolantes sont retirées pour la maintenance puis remontées de manière imparfaite, et la chaleur rayonne vers des angles où la circulation de l’air est insuffisante. Dans les salles de groupes électrogènes de petite taille, cette chaleur supplémentaire peut porter les conditions ambiantes au-delà de ce que le tableau de commande, le chargeur de batterie ou l’isolation des câbles peut supporter de manière confortable.

C’est l’une des raisons pour lesquelles les équipes expérimentées distinguent deux calculs souvent confondus : le débit d’air de refroidissement du moteur et l’évacuation de la chaleur de la salle. Le groupe moteur peut déjà avoir une exigence définie en matière de débit d’air du radiateur, mais le traitement des gaz d’échappement ajoute une charge thermique distincte à l’espace. Si les deux éléments sont intégrés dans une seule estimation approximative, la conception obtenue peut sembler suffisante tout en laissant les zones de maintenance trop chaudes pour garantir un fonctionnement fiable.

Les projets de biogaz sont encore plus sensibles à cet égard. La qualité du gaz peut varier et les systèmes de traitement situés en amont du moteur n’éliminent pas toutes les variables de fonctionnement. Lorsqu’un groupe biogaz est installé à l’intérieur, la conception de la ventilation doit conserver une certaine marge pour tenir compte de l’évolution des températures d’échappement et des conditions de maintenance, plutôt que de supposer un seul point de fonctionnement parfaitement stable. Cela est particulièrement pertinent pour des unités telles que le groupe électrogène biogaz de 160kW, notamment lorsque la salle contient également des équipements de traitement du gaz, des chemins de câbles et des skids auxiliaires qui se disputent le même espace au sol.

Les pertes de charge modifient davantage que le seul conduit d’échappement

Il existe également une réaction en chaîne dans la conception, souvent négligée lors de la coordination initiale. Les composants de traitement des gaz d’échappement augmentent la contre-pression, de sorte que le cheminement des conduits doit souvent être défini avec davantage de précision : moins de coudes, des parcours plus courts, un meilleur supportage et une gestion plus propre des condensats. Une fois le parcours modifié, les ouvertures de ventilation doivent souvent être déplacées elles aussi. Une persienne qui semblait correctement positionnée sur le plan architectural peut alors se retrouver trop près d’une section d’échappement chaude, ou un ventilateur peut refouler l’air dans une zone où l’accès est nécessaire pour inspecter le catalyseur.

C’est pourquoi la ventilation de la salle du groupe électrogène ne devrait pas être finalisée avant que le concept de traitement des gaz d’échappement soit au moins défini dans ses grandes lignes. Attendre la dernière phase conduit généralement à l’un de trois compromis : des ventilateurs plus grands avec une consommation énergétique plus élevée, des gaines mal agencées et difficiles à entretenir, ou des conditions de travail plus chaudes acceptées comme étant « normales ». Aucun de ces compromis n’est idéal et tous sont plus coûteux à corriger après l’installation.

En pratique, les projets présentant une faible hauteur sous plafond sont souvent les moins tolérants. La séparation verticale entre le matériel d’échappement chaud et l’espace de maintenance occupé est limitée. Dans ces salles, il peut être plus efficace de se concentrer sur l’orientation du flux d’air et le blindage des zones de rayonnement thermique plutôt que de simplement augmenter le volume d’air. Un débit d’air plus important ne résout pas automatiquement la recirculation.

Points qui nécessitent généralement une vérification sur site

Avant de finaliser la configuration de la ventilation, plusieurs conditions du site doivent faire l’objet d’une vérification directe plutôt que de reposer sur une hypothèse établie à partir des plans :

• Vérifier si l’ensemble de traitement des gaz d’échappement se trouve à l’intérieur de la salle, dans une enceinte séparée ou partiellement à l’extérieur.
• Déterminer l’espace de maintenance nécessaire autour des silencieux, des boîtiers de catalyseur, des évacuations et des sections flexibles.
• Vérifier si l’air d’admission peut effectuer un court-circuit vers le côté extraction sans traverser les zones du moteur et des équipements chauds.
• Vérifier si les dispositifs de sécurité gaz, les chemins de câbles et les armoires de commande sont installés dans le même volume supérieur chaud.
• Déterminer comment le nettoyage des filtres et la maintenance des ventilateurs seront réalisés une fois le système d’échappement installé.

Ces vérifications peuvent sembler élémentaires, mais elles déterminent souvent si la salle restera pratique après une année d’exploitation. La conception de ventilation qui fonctionne le jour de la mise en service n’est pas toujours celle qui reste exploitable après des interventions répétées autour de pièces d’échappement chaudes.

Pour les sites de production d’énergie décentralisée, où la salle fait partie d’une zone technique plus vaste plutôt que d’une centrale autonome, la rigueur de l’implantation est encore plus importante. Les activités d’AMICO dans les équipements de production d’énergie au gaz, les applications de production décentralisée et les environnements de services liés aux champs pétrolifères reflètent une réalité courante : la salle du groupe électrogène est rarement un espace vide conçu uniquement pour la circulation de l’air. Elle partage son espace avec le traitement du combustible, les systèmes électriques, les commandes et les voies de circulation destinées à l’exploitation. Le traitement des gaz d’échappement doit donc être considéré comme un élément de l’écosystème de la salle, et non comme un composant isolé ajouté après la sélection du groupe électrogène.

Des choix de ventilation qui restent adaptés plus longtemps

Certaines décisions de conception sont systématiquement plus faciles à gérer sur le long terme. Maintenir un parcours de traitement des gaz d’échappement compact mais accessible en est une. Préserver un cheminement d’air dégagé entre l’admission, les sources de chaleur et le refoulement en est une autre. Une troisième consiste à laisser suffisamment d’espace pour inspecter les supports, l’isolation et les joints sans obliger les techniciens à travailler dans la zone stagnante la plus chaude de la salle.

Lorsqu’un projet utilise une unité biogaz telle que le modèle AMC160GFJ-PZ, d’une puissance nominale de 160kW (200kVA) et de 400V, l’examen de la ventilation doit prendre en compte non seulement le refroidissement du moteur et l’extraction générale de la salle, mais également l’influence de la configuration du traitement des gaz d’échappement sur la facilité de maintenance au fil du temps. Cet aspect est plus important que ne le pensent de nombreuses équipes, car une salle difficile d’accès est souvent une salle dans laquelle les problèmes thermiques et liés aux gaz d’échappement sont détectés tardivement.

Une bonne salle de groupe électrogène ne se définit pas par le ventilateur le plus puissant ni par le réseau de gaines le plus complexe. C’est une salle dans laquelle le traitement des gaz d’échappement, la direction de l’écoulement de l’air, l’espacement entre les équipements et la logique de maintenance restent cohérents lorsque l’installation est chaude, en charge et doit faire l’objet d’une intervention. C’est généralement à ce moment que la conception de la ventilation cesse d’être un simple exercice de dessin et montre si la salle a réellement été conçue pour l’exploitation.
